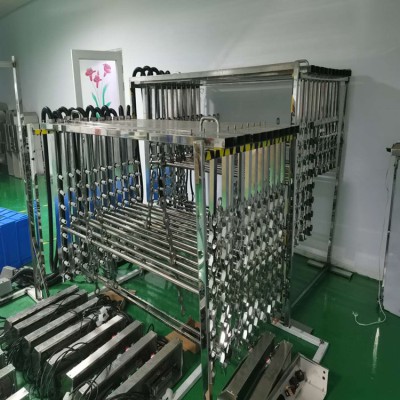

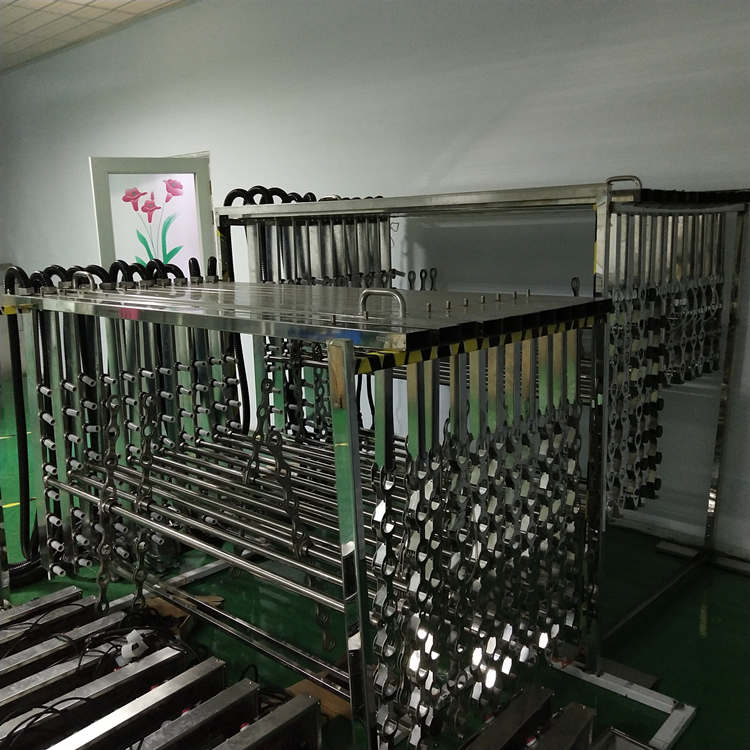

框架式（明渠式）紫外线消毒系统
明渠式紫外消毒的特点
1、低压高强汞齐灯；
2、紫外线专用镇流器；
3、不锈钢丝环全自动清洗系统；
4、紫外光强度传感器；
5、故障自动报警系统；
6、人性化操作控制系统；
7、可连接远程监控系统；
8、自动水位控制。
紫外线杀菌有高效、广谱、无二次污染、运行安全可靠、占地面积小、初投资小，能够实现连续大水量消毒。UVC对水中细菌、病毒具有较强的灭活能力，灭菌率一般可达 99.99% ； UVC 消毒技术有较高的杀菌效率，当紫外线辐射强度为3000μW/cm2，对细菌病毒的杀菌作用一般都在1s之内，所需时间仅是一般化学法的1/600～1/10， UVC 消毒系统特征就是大水量消毒、连续运行。影响 UVC 杀菌效果的主要因素有紫外线的波长、照射强度及时间，并与水的深度、色度、浊度、微生物的类型和数量等有关。
UV 消毒无臭味，无噪声，不加任何化学药品，不会对水体、生物及周围环境产生副作用；基建费用，运行费用较低，只须定期更换紫外线灯和清洗套管，可实现无人值守。
消毒原理
根据生物效应的不同，将紫外线按照波长划分为四个部分：A波段(UV—A)，又称为黑斑效应紫外线(400～320nm)；B波段(UV—B)，又称为红斑效应紫外线(320～275nm)；C波段(UV—C)，又称为灭菌紫外线(275～200nm)；D波段(UV—D)，又称为真空紫外线(200～10nm)。水消毒主要采用的是C波段紫外线。
研究表明，紫外线主要是通过对微生物(细菌、病毒、芽孢等病原体) 的辐射损伤和破坏核酸的功能使微生物致死，从而达到消毒的目的。紫外线对核酸的作用可导致键和链的断裂、股间交联和形成光化产物等［2］，从而改变了DNA的生物活性，使微生物自身不能复制，这种紫外线损伤也是致死性损伤。
通常，水消毒用的紫外线灯的中心辐射波长是 253.7nm（C波段 200nm ～ 275nm ）。紫外线的杀菌效果取决于紫外线的辐射强度和照射时间的乘积，即辐照剂量。
辐照剂量 ＝ 辐射强度 照射时间
在敞开式UV消毒器中被消毒的水在重力作用下流经UV消毒器并灭活水中的微生物。敞开式系统又可分为浸没式和水面式两种。
浸没式又称为水中照射法，其典型构造将外加同心圆石英套管的紫外灯置入水中，水从石英套管的周围流过，当灯管(组)需要更换时，使用提升设备将其抬高至工作面进行操作。该方式构造比较复杂，但紫外辐射能的利用率高、灭菌效果好且易于维修。
系统运行的关键在于维持恒定的水位，若水位太高则灯管顶部的部分进水得不到足够的辐射，可能造成出水中的微生物指标过高；若水位太低则上排灯管暴露于大气之中，会引起灯管过热并在石英套管上生成污垢膜而抑制紫外线的辐射。采用自动水位控制器(滑动闸门)来控制水位。在自动化程度要求不高的系统中，也可以采用固定的溢流堰来控制水位。
水面式又称为水面照射］，即将紫外灯置于水面之上，由平行电子管产生的平行紫外光对水体进行消毒。该方式较浸没式简单，但能量浪费较大、灭菌效果差，实际生产中很少应用。
