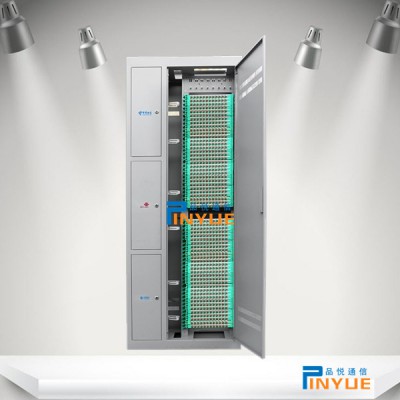

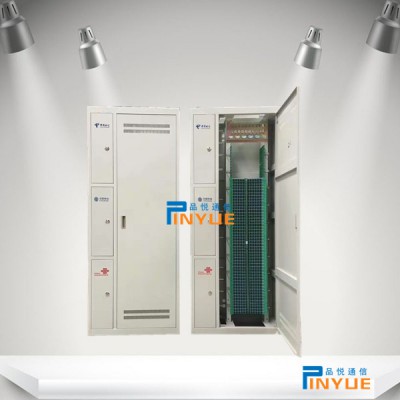

576芯三网合一配线架功能介绍-------宁波品悦通信设备有限公司专业制造生产多种型号的【576芯三网合一配线架】厂家直接供货价格优势明显，品悦公司生产576芯三网合一配线架质量过硬，价格优惠。品悦公司具有良好的市场信誉，专业课业的销售和技术服务团队。历经几年的发展，从低端通信产品制造业发展成为高科技产业。以拥有国内外水平的钣金自动化加工数控设备、全自动喷涂流水线、光通信器件等生产设备，并配套齐全高精度检测仪器，为产品提供了可靠的质量保证。
三网合一光纤配线柜、三网合一光纤配线架、三网合一ODF光纤配线柜、三网合一ODF光纤配线架、三网合一光纤机柜、三网合一机柜、三合一光纤机柜、三合一机柜、三网合一网络机柜、三合一网络机柜
型号：144芯、288芯、432芯、576芯、720芯
材质：冷轧板、不锈钢
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，
光纤配线架是用来对光缆、光纤进行终接、保护及管理的设备。在本机柜上能实现对光缆的固定、开剥、接地保护；对光纤的熔接、配线连接、冗余尾纤的盘绕、配线调度等功能，是传输媒体（光缆、光纤）与传输设备之间的配线连接设备。
PYX2000-VIII型光纤配线柜是我公司研制开发的高容量、大密度、全正面操作的光纤配线柜。它同时适用于普通光缆和带状光缆，本架由机柜、光纤储纤单元、光纤单元体及光纤直熔配线单元等部分组成。由于采用模块化的结构，用户可根据容量的配置功能模块的数目进行灵活的安装。
二．主要性能指标
1．使用条件：
1）工作温度：-5℃～+40℃
2）相对湿度：≤85%（+30℃）
3）大气压力：70Kpa～106Kpa
2．光电性能：
1）连接器衰耗（包括插入、互换和重复）≤0.5dB
2）互换性附加损耗≤0.2dB
3）重复性附加损耗≤0.1dB
4）回波损耗≥40dB
5）插拔耐久性寿命>1000次
6）机柜高压防护地与机柜绝缘，绝缘电阻>1000MΩ/500V（DC）
7）机柜高压防护地与机柜间耐压>3000V（DC），5S不击穿，无飞弧
3．适用性指标：
1）标称工作波长：850nm、1310nm、1550nm。
2）光纤活动连接器：符合GB12507以及相关标准的规定。
3）光纤光缆应符合GB/T11819和GB /T7424的规定。
4．外形尺寸及容量：
1）外形尺寸：2000800400|2200800400|20008004002200900300|20001200*400（H×W×D）（mm）。
2）容量：1440芯。
是专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能、 光缆纤芯和尾纤保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
它是光传输系统中一个重要的配套设备，主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。
功能：
具有光缆固定和保护功能；
具有光缆终接功能；
调线功能；
光缆纤芯和尾纤的保护功能。
机架高度：
满足行标规定三种标准尺寸：2600mm、2200mm、2000mm。
可根据需方不同要求订做不同规格的产品。
光电性能：
机架高压防护地与机架绝缘,绝缘电阻1000MΩ/500V(DC)无飞弧。
机架高压防护地与机架间耐压不小于3000V（DC）/1min不击穿，无飞弧。
光纤连接器损耗≤0.5dB
插入损耗≤0.2dB
回波损耗：FC/PC>40dB、FC/UPC>50dB、FC/APC>60dB
插拔性寿命：>1000次
机械性能：
塑料件燃烧性能符合GB51697-85的规定。
光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm。
光缆进入机箱，曲率半径大于光缆直径的15倍。
说明：
所用钢板均采用镀锌板；
所用紧固件采用不锈钢或不锈钢板电镀处理；
所有外观为金属的结构件均采用静电环氧粉末喷涂。
光纤配线架的功能种类：
光纤配线架作为光缆线路的终端设备应具有4项基本功能。
①固定功能 光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。
②容接功能 光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。
③调配功能 将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。
④存储功能 为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。配线架内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足小弯曲半径的要求。
随着光纤网络的发展，光纤配线架现有的功能已不能满足许多新的要求。有些厂家将一些光纤网络部件如分光器、波分复用器和光开关等直接加装到光纤配线架上。这样，既使这些部件方便地应用到网络中，又给光纤配线架增加了功能和灵活性。
