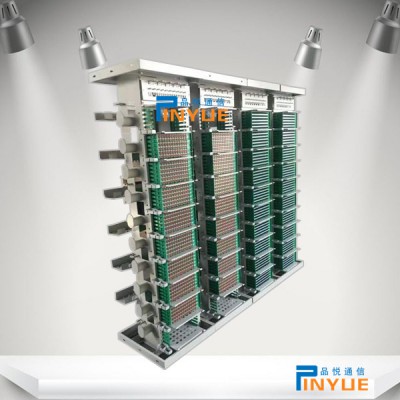

432芯MODF光纤总配线架规格介绍------宁波品悦通信设备有限公司主要致力于通信、网络领域应用的企业，为客户提供产品设计、生产、施工、验收、维护的完整系统服务。“以质量求生存，以科技求发展”是企业宗旨。
宁波品悦通信设备有限公司专业设计和生产通信高频开关电源、电力高频开关电源、电镀大功率高频开关电源、音频配线架（MDF/VDF）、数字配线架（DDF）、光纤配线架（ODF）,和相关网络产品，以及程控交换机附属蓄电池、电池架（柜）、低压交直流配电柜（箱）等产品。
OMDF光纤总配线架（宁波品悦通信制造）OMDF光总配线架|MODF光纤总配线架|OMDF光纤配线架|中华人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《中国电信光总配线架技术要求》FTTH接入层光纤分配架|光纤跳线架规格（288芯、576芯、648芯、720芯、792芯、864芯、960芯、1152芯、1440芯光纤总配线架） (Opticalfiber Main Distribution frame，简称OMDF)。OMDF的功能多样化。
三网合一MODF光纤总配线架|共建共享MODF光纤总配线架|ODF光纤配线架（Optical Distribution frame）ODF光纤配线架|ODF光纤配线柜（ODF配线柜容量：288芯、576芯、648芯、720芯、864芯、1152芯、1440、1728芯、2016芯）中华人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《中国电信光总配线架技术要求》|FTTH接入层光纤分配架（Fiber Optic Distribution frame），又称光纤配线柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。
光纤总配线架(MODF)是个啥？和传统ODF有什么区别
之前一直不明白CMCC为啥不用MODF，直到上个月和来自各省的传输专业同事交流后才知道，原来CMDI的传输设计人员也没几个知道还有MODF这种产品的，而MODF在其他运营商的规模使用已经近10年了。
1、传统ODF使用中的问题
传输专业的设计人员，应该没有不熟悉ODF的吧，那么对图1的场景不陌生。
ODF跳纤现状图
这张图片里ODF的尾纤布放得混乱吗？乱！但只算一般的乱。因为这些ODF的端子使用率都很低，如果ODF的端子使用率高于50%，那情景就目不忍视了。
2、导致ODF跳纤混乱的原因
导致ODF跳纤布放混乱的原因主要有两个：产品自身的设计缺陷和工程设计偏差。
2.1 产品设计的缺陷
当前主流的ODF尺寸为2200×840×300（高×宽×深，mm），容量为648芯，见图2。架体内左侧的空间为盘纤单元，跳纤的余长在这里盘留；这个空间也是跳纤布放的通道，无论是架内还是架间（从其他设备或ODF布放到本ODF）的跳纤均需通过这个通道布放。
传统ODF的内部布局
假如ODF架有2/3的容量用于架内连接（每两个端口连接1根跳纤），1/3的容量用于架间连接，那么多会布放432条跳纤。大家想象下432根跳纤都从ODF架左侧的空间布放会是个什么景象！
工程设计偏差
按照ODF的尺寸，架内跳纤的大长度应不超过3m，70%的跳纤长度应不超过2.5m，40%的跳纤长度应不超过2.0m，甚至有少量跳纤长度只需要1.5m就够了。但我们设计文件中计列的跳纤长度基本上都是3.0m长度的，平均每根跳纤的余长超过了0.5m。
跳纤的直径有2.0mm的，也有1.2mm的，性能指标均符合使用要求，但几乎所有设计配置的跳纤都是直径2.0mm的。
过长、较粗的跳纤条数多了起就有了这样的景象，见图3。
图3 ODF混乱的跳纤
3、MODF的设计理念
MODF的设计采用了电缆总配线架(MDF)的设计理念，架体分线路侧和设备侧，见图4。外线光缆的纤芯成端在线路侧、设备的端口连接光纤成端在设备侧，跳纤从设备侧对应的设备端口跳接到线路侧对应的外线光缆纤芯。
产品特点：
型材拼装架,机架高度高4米，没有拼缝强度高；
可以整体安装出厂，也可散架出厂安装，方便设备运输；
可以安装护栏和导轨，架体宽度可以定制，方便与双面MDF并架
线路侧外缆集中布放或阶梯布放，有专缆门光布放空间，方便以后的扩容或改造；
模块化设计，线路侧和设备侧可以选择安装终端框或熔配一体化机框。MODF光纤总配线架：新报价。是一种在柜体内实现光纤跳线的交叉连接式配线设备。该产品设计成单面双直列布局，结构紧凑，集成度高，操作方便。其思路，理念超前；其应用维护方便；其管理，界面清晰。主要用在外缆光缆在2000芯以下的模块局或机房面积特别紧张的局端。双面总配线架为熔配分离结构，线路侧为模块式，设备侧为配线面板结构。
适用场合：
主要特点
1.线路侧为光缆，设备侧尾缆分区管理，符合现有维护体制和习惯
2.架内，架间跳纤均在OMDF架内路由，无需进入机房光纤槽道，减小槽道压力，方便调度管理
3.可定制跳纤长度，减少光纤冗余和缠绕
4.有预留测试端口
5.正面为线路侧（直列），背面为设备侧（横列）
6.设备侧配线面板采用旋转结构，维护方便
7.跳线路由采用直放式，无需穿叉走纤，操作方便
MODF光纤总配线架：新报价，采用前后操作方式。正面为线路侧，采用12 芯熔配一体化托盘（冰灰），背面为设备侧，采用96 芯配线单元。左侧成端光缆，右侧存储跳纤。
按照浙江省电信公司《适用于接入层的光纤总配线架企业标准》制作。
适用于区中心机房大光纤接入的机线集中调度管理、集中自动监控测试，提高网络运行维护效率和投资效益。
双面跳纤式光纤总配线架
