1.工作原理

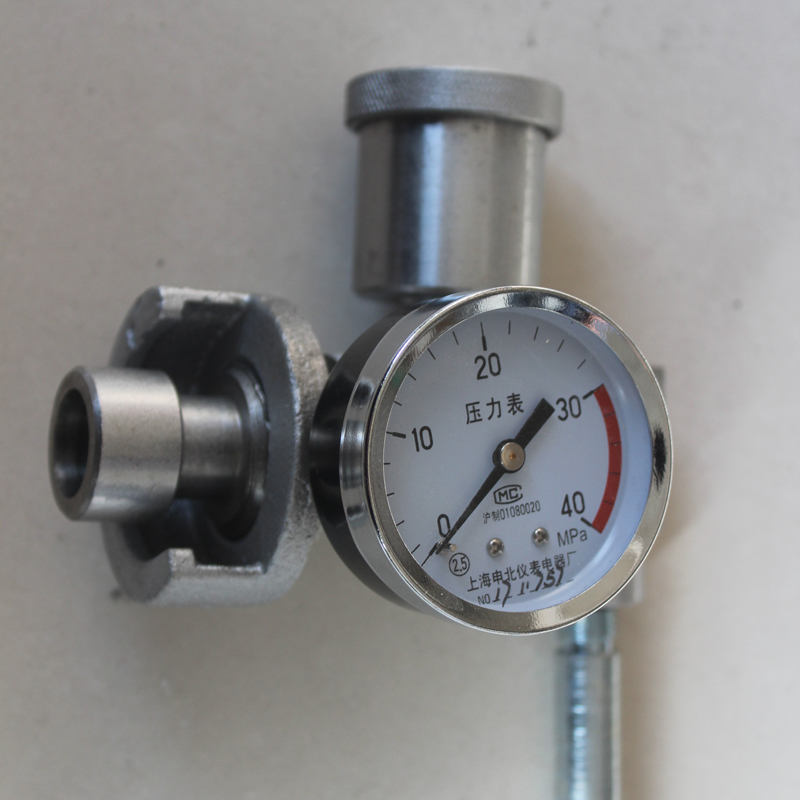

SY-40型增压式单体支柱测压表是一种用于检测单体柱初撑力（工作阻力）的仪器。它具有体积小、重量轻、便携带、便操作和精度高等优点，尤其是工艺结构设计的合理性，这在同类产品中是不可媲美的，深受操作者的青睐。该产品成本低，适合于高档普采工作面批量装备日常携带检测，是单体液压支柱支护质量日常检测，确保高效安全生产的理想产品。
SY-40型增压式单体支柱测压表主要用于煤矿单体液压支柱的液压检测。其特点是：
1.1利用向支柱内充液的方式测定支柱内液体的压力，可以使支柱内的液体一滴不泄；压力一点不降，有效的保证了支护的安全；
1.2能自动排气，一次充液测压成功，操作非常方便；
1.3结构简单、密封件少，性能可靠；
1.4体积小、重量轻、携带方便；
1.5可连续向支柱内充液、使支柱增压。
2.技术指标
2.1量 程：0—40（MPa）；
2.2精 度：2.5FS；
2.3重 量：1.3Kg。
2.4显示方式：微表式；
2.5工作介质：含2%乳化液或乳化油；
2.6每筒液体充液次数：90—100。
3.操作方法
单体支柱测压表主要是由：壳体、平面密封垫、“U”型锁紧套、压力表、储液筒、“O”型密封圈、挡圈、连杆、柱塞、压杆等部分组成，详见装配示意图，具体操作步骤如下：
3.1液筒内加入乳化液或乳化油并把储液筒盖旋紧；
3.2加入乳化液或乳化油后，第一次测压前先拉推手把，使前端排液孔内有少量液体喷出；
3.3把U型锁紧套套在支柱的三用阀上，然后把检测仪的前端插入三用阀；
3.4先逆时针转动U型锁紧套，待其紧到一定程度后，再顺时针转动手把，直到U型套锁紧为止。这时储液筒应基本上处于仪器的正上方；
3.5往返推拉手把，这期间压力表上指示出压力并迅速上升。当上升速度突然下降，随之压力又不再上升时，说明高压液体已把三用阀中的单向阀（球形）打开。这时压力表上指示的压力即为支柱内的压力。推拉受把的次数，一般为二至三次；
3.6记下压力表上指示的压力值后，放松手把，测压仪随即卸压；
3.7欲使支柱增压，可连续推拉手把使之增压；
3.8顺时针转动U型锁紧套，即可取下U型锁紧套和壳体。
4.注意事项
4.1测压结束后，柱塞应处于完全缩回状态；
4.2推拉手把时，不要用力过猛，以免升压太快损坏压力表；
4.3储液筒中的液体保持清洁，以免混入杂质损坏密封装置；
4.4若发现由柱塞向外泄液，所属柱塞上的“O”形密封圈或挡圈磨损坏，应卸下柱塞更换密封圈或挡圈；
4.5若使用乳化液后，测压仪又长期不使用时，应从储液筒输液孔向壳体内部液压传输系统注入少许乳化油或其它油液，以放生锈；
4.6携带和使用时，注意不要碰撞压力表盖，也不要随意拆卸压力表，以免损坏或造成故障；
4.7要注意测压仪前端与三用阀吻合处清洁干净，勿贴结油污和煤渣等颗粒状东西，以免堵塞测压仪出液孔；
4.8测压仪出液孔要向里拧紧，不要松动和外伸过长。
5.常见故障及排除方法
5.1测压仪的常见故障是压力升不上去。其原因是锁紧套没有锁紧或密封圈损坏。遇到此情况时，应首先把锁紧套旋紧若压力还是不能上升，则应拆下柱塞检查密封圈和挡圈是否损坏。
5.2更换密封圈和挡圈时，应先把柱塞前端的螺钉旋下进行更换。紧固螺钉时，不要用力过猛，以防拧断。
5.3拆卸柱塞或其它零部件时，应注意部件不得沾有颗粒状污物等杂质。
5.4正常情况下，压杆转动要灵活。
6.配件
平 垫： Ø20×2
挡 圈： Ø8×1.2
“O”形密封圈：Ø10×1.9
“O”形密封圈：Ø8×1.9
“O”形密封圈：Ø10×2.4
白色挡圈：
7.售后服务
产品自出厂之日起，一年内如出现非使用不当而引起的质量问题，我厂实行三包，一年后如出现问题，我厂亦可负责处理，并收取相应地成本。
