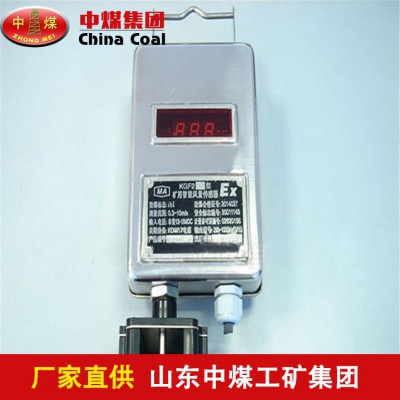

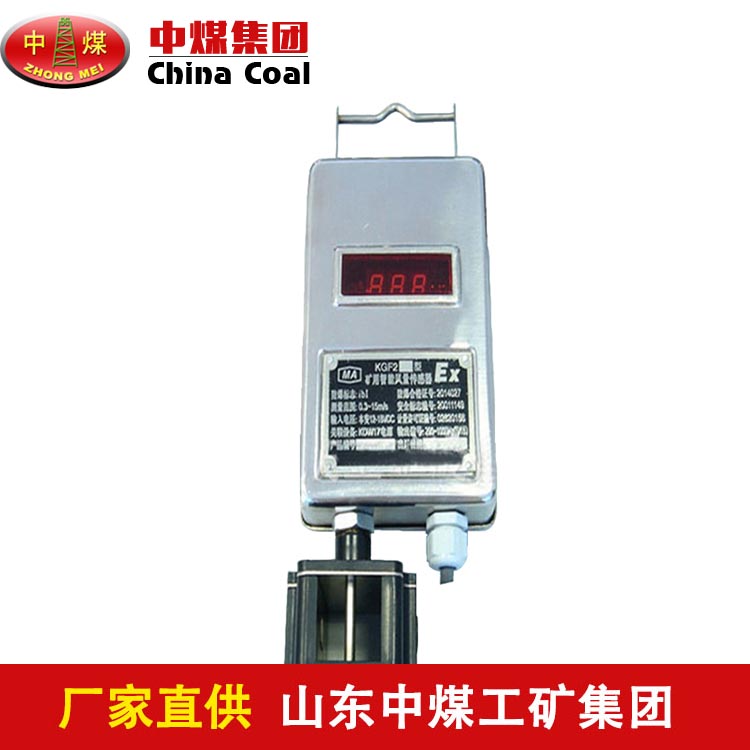

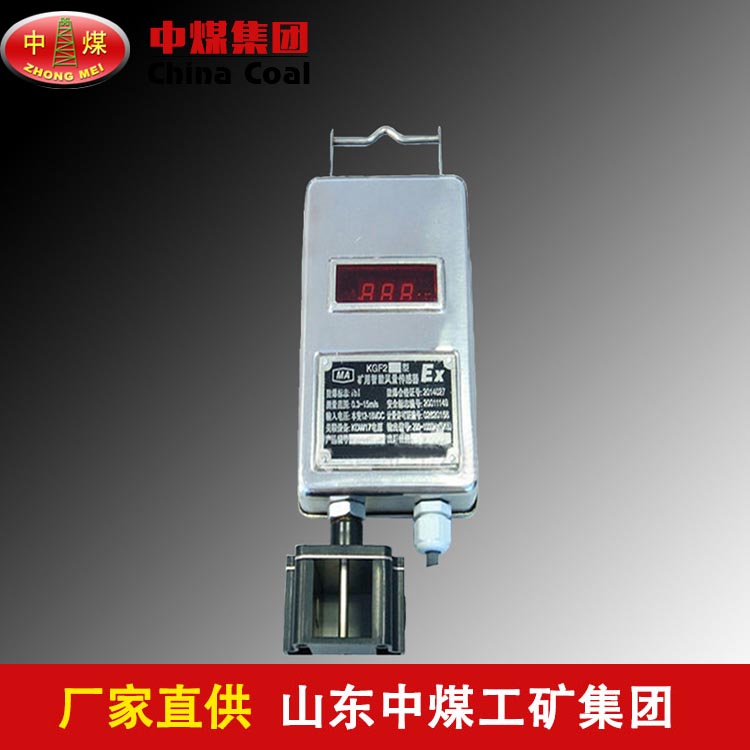

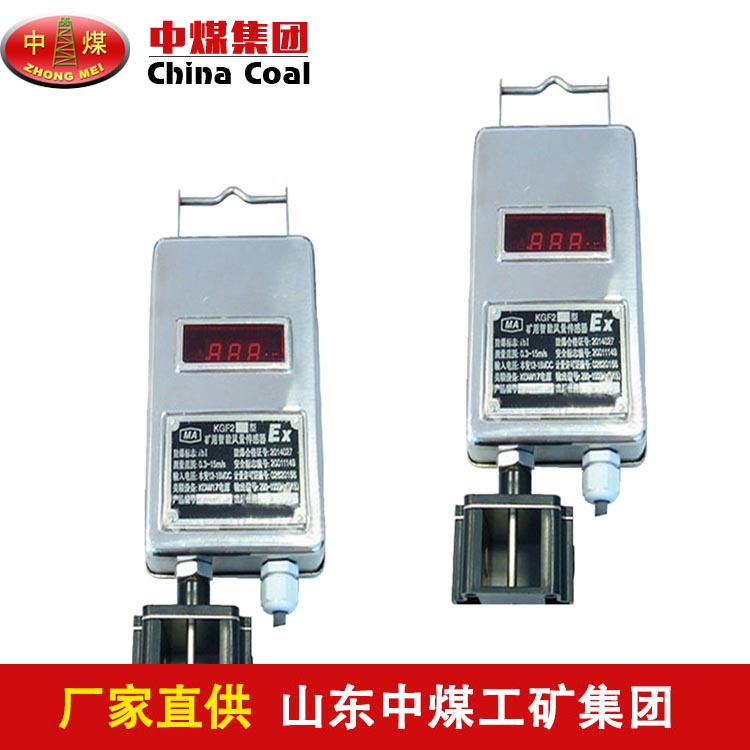

KGF2风量传感器产品介绍
KGF2风量传感器采用超声波测量原理，具有技术先进、使用方便、长期使用稳定可靠、免维护等特点。主要用于煤矿井下各种坑道、风口、扇风机井口等处的封速、风量的检测，以确保井下的通风，可于国内外的各种煤矿监测系统配套使用。
KGF2风量传感器产品优点
KGF2风量传感器采用单片机技术及非易失存储元件，自动控制测量过程，自动对测量值进行线性修正，并可长期存储30个测量值，掉电不丢失，直接显示测量风速值(m/s)。该仪器采用薄膜式轻触开关，具有寿命长、密封性好等特点，适合在恶劣环境下使用。
KGF2风量传感器相关参数
防爆形式 矿用本质型“ExibI”
测量范围 风速0.3m/s~15m/s
坑道断面积 小于30m/s(可任意设置)
允许误差 小于±0.3m/s
重复性误差 读数值+1%
输出信号 200Hz~1000Hz/5Hz~15Hz 4~20mA/1~5mA/RS485总线
工作电压 本安DC12V~18V
工作电流 不大于100mA
换能器工作频率 140~150kHz
外型尺寸370mm×160mm×55mm
质量 2kg。
KGF2风量传感器工作原理
根据卡曼涡节理论，在无限界流场中垂直插入一根无限长的非线性阻力体时(阻力体称旋涡发生体)，则在一定的雷诺数范围内 (Red=200~5*10000)，阻力体下游会产生两排交替的、内旋的旋涡列，而其旋涡率正比于流速。公式表示：f=St V/d 式中：f---旋涡频率 St—常数() V---风速 d---旋涡发生体线径 因此，只要测出f，就可以知道风速V，这样测量的风速就归结为测量旋涡频率，而超声波风量传感器就是利用超声波被旋涡调制的原理来测定旋涡频率的。
干簧管在磁场中当磁场强度达到一定强度时，其中一组触片与原来吸合的触片脱开，另一触片吸合；当干簧管脱离强磁场时，又恢复原来的状态。利用这个原理，将带有干簧管的传感头组和产生强磁场的磁块分别案卷在风门的门框和门的边缘，（两者相对）利用风门的位置的变化，该仪器可产生开关信号，该信号通过电缆送至计算机监测系统。
