ODF柜（ODF光纤机柜）图文详细介绍--------哎呀！ODF光纤配线架2020新款出来了！“十一”小长假向来是通信制造商优惠促销的黄金时间，对于通信产品市场尤其如此，国内ODF柜品牌的通信产品技术更是提前打响了一年一度的通信产品促销大战。

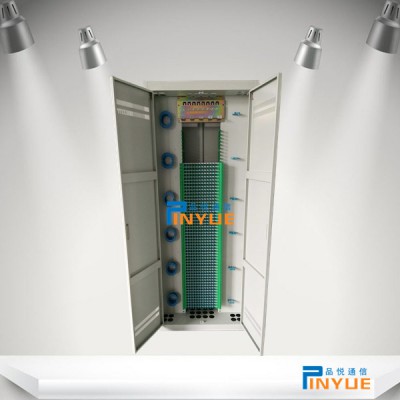

通用名称：ODF柜
产品用途： ODF柜主要是用来对光缆、光纤进行终接、保护及管理的设备。
产品结构：ODF柜的结构主要由箱体、内部钣金工件、光纤活动连接器及备附件组成。
产品型号：PY-ODFG-（72芯96芯144芯216芯288芯432芯576芯720芯864芯960芯1152芯1440芯）
生产厂家：宁波品悦通信设备有限公司
产品规格：单网、三网合一、四网合一
产品颜色：灰色
产品材质：冷轧钢板、不锈钢
产品类型：落地式、壁挂式、抱杆式
产品配置：可配SC/FC/LC（法兰，尾纤、托盘、光分路器）
【免费印字】：电信，移动，联通，广电，铁通，长城宽带
产品使用区：移动 联通 铁通 电信 广电
ODF光纤配线架特点：

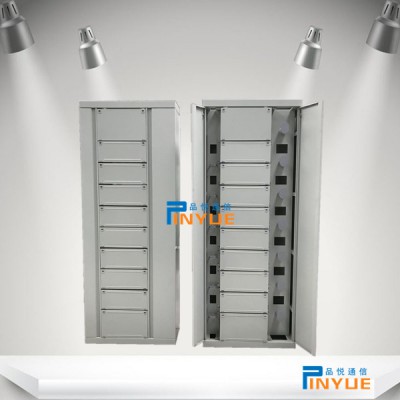

1.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。
2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量
3.模块化设计：19英寸标准，单元体及每个模块均可单独取出，方便灵活配置与扩容。
4.易升级：可用作传统的ODF，也可平滑地增加智能化光纤管理功能，且不影响正常的业务通信。
5.易操作和维护：清晰的功能分区方便操作和维护；通过跳纤实现交叉连接，走纤路由清晰，运维管理方便；全正面操作，支持前后及左右并柜安装或靠墙安装，易于安装与维护。
ODF柜、光纤配线柜、光纤配线架、ODF光纤配线柜、ODF光纤配线架、光纤机柜、ODF光纤机柜、ODF机柜、
型号：144芯、288芯、432芯、576芯、720芯
材质：冷轧板、不锈钢
规格：2600*840*400、2600*840*300、2200*800*400、2200*600*300、2000*800*400、2000*600*300
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，ODF(Optical Distribution frame)光纤配线架是专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能、 光缆纤芯和尾纤保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
功能要求：
1 光缆的固定和保护功能
光缆引入设备时，必须有可靠的固定与保护装置，固定后的光缆金属拦潮层、铠装层及加强芯必须可靠连接至高压防护接地装置，光缆开剥后必须用塑料套管或螺旋管保护并固定引入光纤熔接装置。
蝶形光缆的盘绕与绑扎必须自然平直，无扭绞、打圈等现象，宜采用必要的固定装置，以确保不受到外力的挤压和操作损伤。
2 光缆纤芯的终接功能: 设备的光缆终接装置必须便于光缆光纤与光缆光纤或尾纤的熔接、安装和维护等操作，同时必须具备富余光缆光纤的储存空间。
3 光纤熔接接头保护功能: 光纤接头部分均必须保护。光纤与光纤熔接后，接头部分必须用熔接保护套管加以保护。
4 缆纤适用性要求: 必须能适用符合GB，T 7424中规定的光缆，ITU-T G.652和ITU-T G.657规定的光纤或与之兼容的光纤，以及YD，T 1997-2009规定的接入网用蝶形光缆。
5 调纤功能: 通过尾纤能迅速方便地调度光缆中光纤序号以及改变传输系统的路由，尾纤长度必须满足调纤操作要求。
6 门锁: 光纤配线箱门锁必须为防盗结构，具有良好的抗破坏能力，所有箱体需预留备用的传统挂锁锁扣或其他备用解决手段。
机械性能：
防腐性能：
光纤配线柜中所有零件采用的材料应具有防腐性能，如无防腐性能应作防腐处理；其物理化学性能必须稳定，并与光缆护套和尾纤护套相容。为防止腐蚀和其它损害，这些材料还必须与其它设备中所常用的材料相容；
金属电镀件：
光纤配线柜中表面电镀处理的金属结构件，在通过 GB/T2423.17-1993 标准的盐雾试验方法进行 48h 盐雾试验后,外观不得有肉眼可见的锈斑；
涂覆处理要求：采用涂覆处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于
GB/T9286-1998 标准表1中2 级要求；
标志、包装、运输、储存
6.1 标志：产品应有标识，标明机柜型号、名称、商标、生产单位、出厂年月、机号、产品标准。
6.2 机柜包装出厂，包装要求及包装箱标志符合GB/T3837-1983中德规定。
6.3 包装箱除产品外，还装入以下物品有关文件，文件用塑料袋封装：
a）备附件、安装材料及工具
b）产品使用说明书
c）装箱单
宁波品悦通信自创建以来，坚持深化，强化企业管理，积极采用新技术开发新产品。目前公司凝聚了一批高素质的技术、管理人才，配备有先进的研发、生产检测设备，贯彻ISO9001质量管理体系、ISO14001环境管理体系认证。
在我国各个通信网络建设中，公司拥有广阔的市场和强大的销售网络。随着公司的发展，我们将更好地把握和开拓市场，加快新产品开发，完善技术和售后服务。我们将更全更快速的为广大用户提供*的通信设备和的服务，以更新更好的产品为民族通信产业的发展做出贡献。
历经几年的发展，从低端通信产品制造业发展成为高科技产业。以拥有国内外先进水平的钣金自动化加工数控设备、全自动喷涂流水线、光通信器件等生产设备，并配套齐全高精度检测仪器，为产品提供了可靠的质量保证。
