2.滑移量小，能及时控制基材离层与变形，固化后收缩率可降低到1%以下。
一、产品特点
1.承载快、锚固力大、耐老化、耐化学腐蚀和耐水性优良。
2.滑移量小，能及时控制基材离层与变形，固化后收缩率可降低到1%以下
二、应用范围

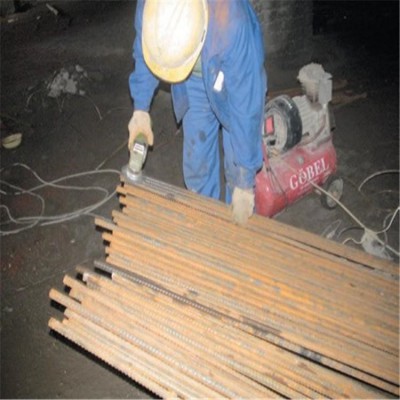

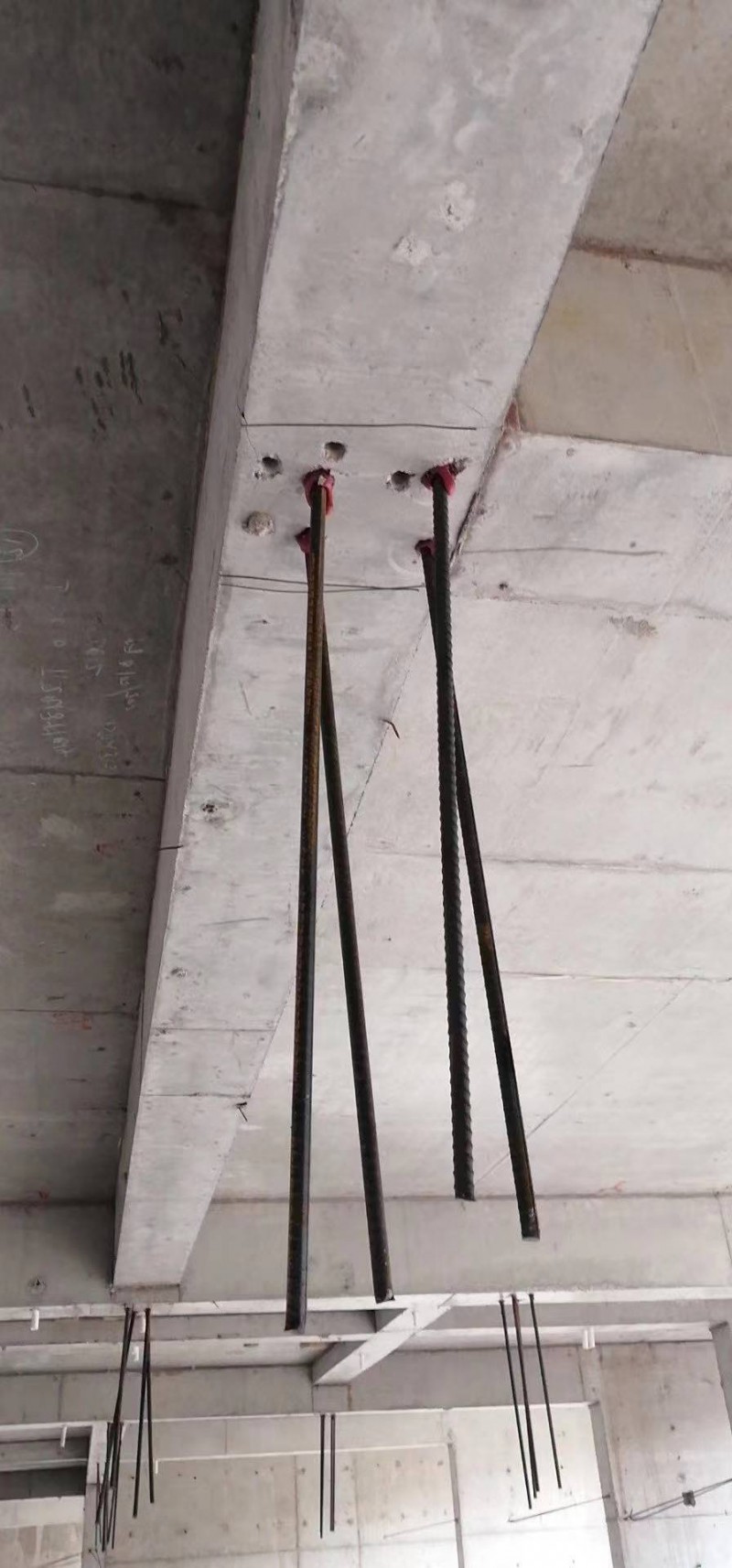

1、应用于钢筋在混凝土、砖墙、岩石等基材的植筋锚固施工。
2、应用于各种承重、非承重螺栓与混凝土、砖墙、岩石等基材的植筋锚固施工。
执行标准：YB/T9261-98
三、技术指标
|
胶体 性能 |
抗拉强度Mpa | ≥30 |
| 抗弯强度Mpa | ≥50 | |
| 抗压强度Mpa | ≥60 | |
|
粘结 性能 |
钢----钢剪切强度Mpa | ≥16 |
| 钢----钢拉伸强度Mpa | ≥33 | |
| 约束拉拔条件下带肋钢筋与C30Ф25 | ≥11 | |
| 混凝土的粘结强度Mpa C60Ф25 | ≥17 |
植筋参数表

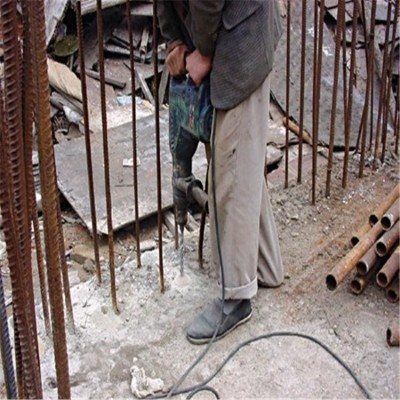

1、钻孔直径D由选定钢筋直径d及钢筋表面状态等决定。
① 当d≤12mm取D＝d+4mm。
② 当12mm＜d＜20mm取D＝d+6mm。
③ 当d≥20mm取D=d+8mm。
采用YJS-502植筋锚固胶，当钻孔深度L与钢筋直径d之比等于10已能满足植筋需要。由于现场施工条件复杂，为保证施工质量。建议钻孔深度（L）为10d-15d-20d。随着钢筋直径（d)的增大。钻孔深度（L）也应逐步加深。
植筋胶理论使用量
| 钢筋直径（mm） | 孔径 （mm） | 孔深（mm） | 注胶体积MI（2/3v） | 理论数量（根） | 备 注 |
| 8 | 12 | 80 | 6.03 | 59.7 | 10d |
| 8 | 12 | 120 | 9.04 | 39.8 | 15d |
| 10 | 14 | 100 | 10.26 | 35.1 | 10d |
| 10 | 14 | 150 | 15.08 | 23.4 | 15d |
| 12 | 16 | 120 | 16.09 | 22.4 | 10d |
| 12 | 16 | 180 | 24.12 | 14.9 | 15d |
| 14 | 18 | 140 | 23.73 | 15.2 | 10d |
| 14 | 18 | 210 | 35.61 | 10.1 | 15d |
| 16 | 22 | 160 | 40.56 | 8.9 | 10d |
| 16 | 22 | 240 | 60.79 | 5.9 | 15d |
| 18 | 25 | 270 | 88.31 | 4.1 | 15d |
| 20 | 28 | 200 | 82.06 | 4.4 | 10d |
| 20 | 28 | 300 | 123.09 | 2.9 | 15d |
| 20 | 28 | 400 | 164.12 | 2.2 | 20d |
| 22 | 30 | 330 |
联系我们
