·抗压高强度、固化迅速
·粘结性能好、新旧结合面牢固
·耐高温、抗热震性好
·高耐碱性、耐紫外线
·可潮湿基层施工
技术参数
|
项目 |
性能指标 |
检测结果 |
|
|
粘结强度 （Mpa） |
7d |
------ |
2.68 Mpa |
|
(7+7d)耐水 |
------ |
2.39 Mpa |
|
|
28d |
≥1.2 Mpa |
3.06 Mpa |
|
|
抗压强度 （Mpa） |
7d |
------ |
21.20 Mpa |
|
28d |
≥45 Mpa |
55.46 Mpa |
|
|
抗折强度（Mpa） |
28d |
≥4.5 Mpa |
7.69 Mpa |
|
透水量(g) |
＜20 |
13.45 |
|
|
24小时吸水量(g/m3) |
＜1000 |
500 |
|
|
吸水系数（kg/cm2·h0.5） |
＜0.5 |
0.29 |
|
注：试块分别在PH=2的硫酸溶液、2%盐酸溶液、10%氢氧化钠溶液以及氧化钠饱和溶液中浸泡一年，无脱落、渗漏现象。
用途
·水工建筑物过流面的抗冲磨损、抗气蚀与抗冻融保护，以及破坏后的修复。
·公路、桥梁、支座、机场跑道、车间等工程部位的抗磨损防护与修补。
·化工、石油、工厂、码头等混凝土或金属构件抗酸碱盐腐蚀的防护与修补。

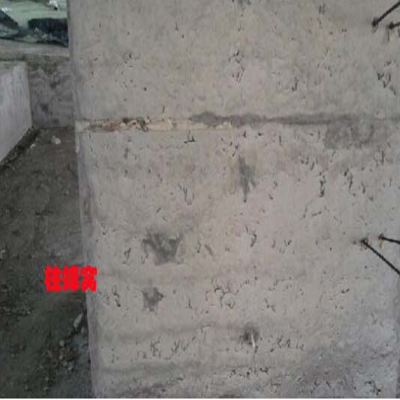

·建筑物裂缝、孔洞、剥落等部位加固以及混凝土蜂窝、漏洞、裂缝、保护层破损漏筋等缺陷的修补。
·耐酸砖粘贴
|
ECM改性环氧修补砂浆（ECM环氧胶泥） |
改性环氧树脂耐酸碱胶泥

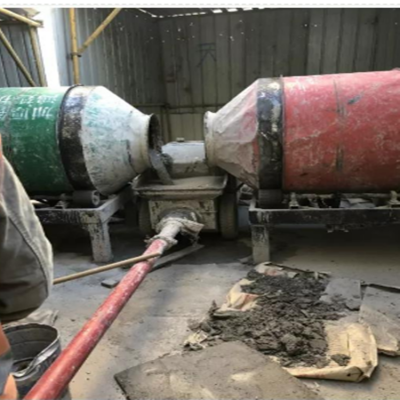

施工
·材料制备：A料：B料：C料=1：3：16，先将A料和B料按照1：3的比例倒入桶中搅拌混合均匀，然后边搅拌边缓慢加入C料，直至搅拌成均匀的胶泥状。注意：（1）A料和B料长时间存放会出现轻微分层现象，使用前应先摇匀方可使用。（2）严禁使用未拌合均匀或已处于初凝状态的胶泥。
·施工：
A、缺损部位局部修补：
根据工程施工要求，用抹刀将配制好的胶泥涂抹在被修补部位，涂抹时要边压实边抹光，完工7天后即可投入使用。
B、大面积整体面层抹灰施工：
用作整体面层时，厚度不应小于3mm，在混凝土或砖石结构的立面和钢结构的表面上做整体面层时，应分两次进行，每次的间隔不应少于24h。当进行一次抹面时，应一次抹平，不得反复抹压。
C、地面提高耐磨性处理施工：
将搅拌好的胶浆涂刮在待修复处理的地面上，厚度以不低于3mm为宜。施工后不需养护，2～3天可以上人，7天后可以上重载物。
包装储存
·包装：包装规格为20公斤/桶，或（15公斤+45公斤+240公斤）/组。
·储存：储存在干燥、通风环境中，防水、防潮，未开封状态下保质期为6个月，可按一般货物运输。
