被动防护网设计图集 边坡防护网： :边坡防护网系统主要产品可分为主动防护网系统和被动防护网系统两种：系统以钢丝绳作为主要构成部分并以覆盖 主动防护 和拦截 被动防护 两大基本类型来防治各类斜坡坡面地质灾害和雪崩、岸坡冲刷、飞石、坠物等危害的柔性安全防护系统技术和产品。

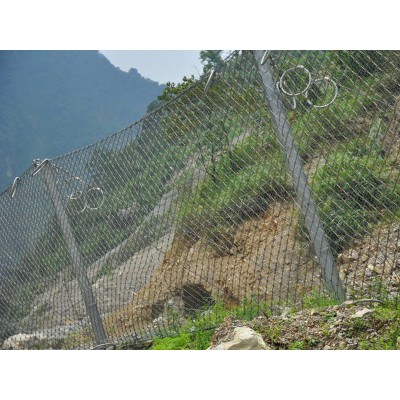

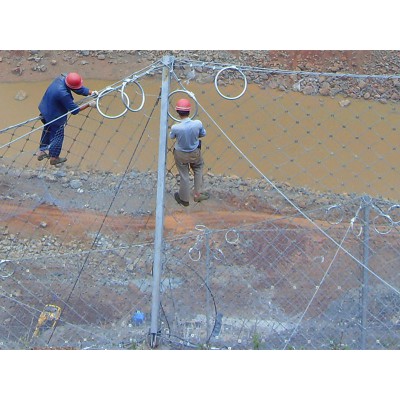

被动防护系统是由钢丝绳网、高强度铁丝格栅网、锚杆、工字钢柱、上下拉锚绳、消能环、底座及上下支撑绳等部件构成。系统由钢柱和钢绳网联结组合构成一个整体，对所防护的区域形成坡面防护，从而阻止崩塌岩石的下坠，起到边坡防护的作用。钢绳网被动防护网系统的特点在于：强度足以吸收和分散传递预计的落石冲击动能。
消能环的设计和采用使系统的抗冲击能力得到进一步提高。与刚性拦截和砌浆挡墙相比：改变了原有施工工艺。使工期和资金得到减少。主动防护网系统是用以钢丝绳网为主的各类柔性网覆盖或包裹在需防护的斜坡或岩石上，以限制坡面岩土体的风化剥落或破坏以及危岩崩塌 加固作用 。
或者将落石控制于一定范围内运动 围护作用 ；其后一功能本质上应归于被动防护，但在SNS系统中由于其结构形成与起加固作用的主动防护系统相似，仍将其归入主动防护，并将两者分别称为标准主动防护和主-被动防护而加以区别。当主-被动防护系统覆盖于开挖工作面上时。 便形成了防止飞石危害的柔性安全防护系统。 边坡防护网： :主动防护网是一种覆盖型防护网产品，它的防护是利用各种柔性网的组合覆盖包裹在需防护的山体上，以防止其发生滑坡，主动防护网产品的特点：开放性强，可适应地形的不同，方便在各种边坡上使用。
