专注专业
1.耐久性与混凝土同步，荣达信聚合物耐久性高强修补料是由进口乳液和无机粉料双组分组成，是一种既具有高分子材料的粘接性，又具有无机材料耐久性的新型混凝土修补材料。
2.抗压强度高，固化迅速，粘接性能好；
3.有很好的保水性能和抗裂性、高耐碱性、耐紫外线；
4.操作简便，可潮湿基层施工，健康环保。
产品用途

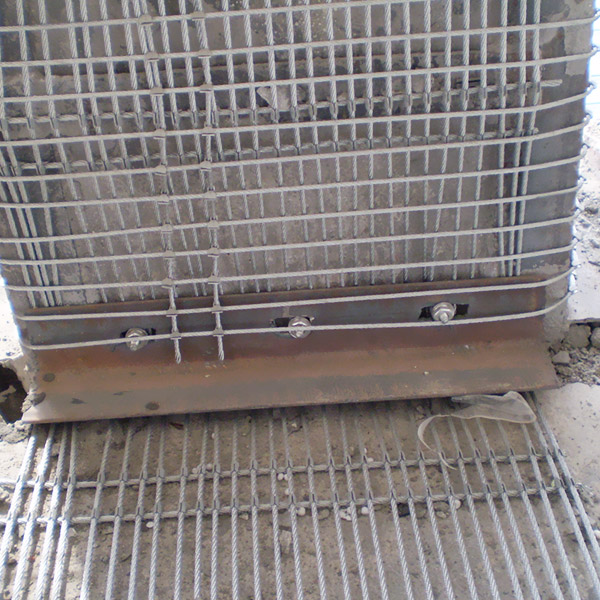

1.桥梁结构钢丝绳（钢绞线）网片—聚合物砂浆外加层加固工法配套专用砂浆。
2.梁、柱、楼板等部位钢丝绳（钢绞线）网片—聚合物砂浆外加层加固工法配套专用砂浆。
3.混凝土构筑物加固。水利大坝冲刷修复
4.建筑物裂缝、孔洞、剥落等部位修补加固。
5.有腐蚀性气体腐蚀的厂房混凝土构筑加固；
6.墙体、天棚和屋顶保温用纤维增强聚苯乙烯保温板的增强层；
7.混凝土蜂窝、漏洞、裂缝、保护层破损漏筋等缺陷的修补。
产品性能
|
项目 |
技术指标 |
参考标准 |
|
|
抗压强度(MPa) |
R3≥30 |
GB/T17671 |
|
| R28≥55 | |||
|
拉伸胶接强度(MPa) |
原强度 | ≥0.5 |
JC/T547 |
| 浸水 | ≥0.5 | ||
| 热老化 | ≥0.5 | ||
| 耐冻融 | ≥0.5 | ||
| 晾置时间，20min | ≥0.5 | ||
抗压强度试验方法执行GB/T17671《水泥胶砂强度检验方法》；
拉伸粘接强度的测定执行JC/T547《陶瓷墙地砖胶粘剂》。
产品用法
1.基层要求及处理：

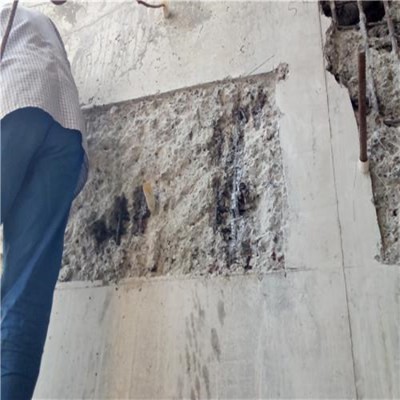

• 基层表面应平整、粗糙、清洁、无油污、无浮灰，不应有起砂、空鼓、裂缝等现象。施工前应用高压水冲洗并保持潮湿状态，但不得有积水。
• 界面粘接力要求极高时，可预先涂刷加固型界面处理剂。
2.材料配制：
• 将粉料:乳液按质量比6:1称取放置（体积比为3:1）；
• 将实际用量80%的乳液倒入粉料中搅拌均匀，再将剩余的20%乳液逐渐倒入并搅拌均匀无结块，配好的浆料应保证在1小时内用完；
• 夏季高温施工时如发现已搅拌好的高强修补料变稠，可适当加入少量的乳液搅拌后继续使用。
3.施工：
• 在潮湿的混凝土基层表面先均匀涂一遍聚合物耐久性高强修补料稀浆（粉料 : 乳液按质量比2 : 1配制），边涂刷边摊铺耐久性高强修补料；
• 聚合物修补砂浆一次施工面积不宜过大，应分条和分块错开施工，每块面积不宜大于10m2，错开施工的间隔时间不应小于24小时。分层施工时，留缝位置应互相错开；

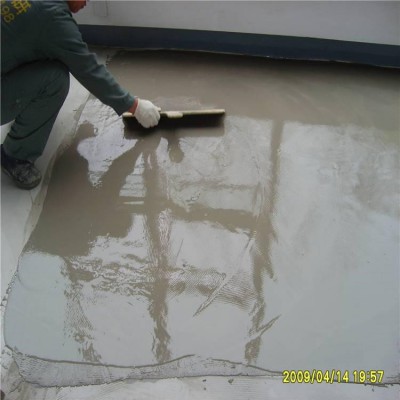

• 聚合物修补砂浆摊铺完毕后应立即压抹，并宜一次抹平，不宜反复抹压。遇有气泡时应刺破压紧，表面应密实；
• 立面或顶面的面层厚度大于10mm时，应分层施工。每层抹面厚度宜为5～10mm，待前一层指触干时方可进行下层施工；
4.养护
• 聚合物修补砂浆施工后，表面指触干燥即应进行喷雾养护或覆盖塑料薄膜、麻袋，塑料薄膜四周应封严。潮湿养护期间如遇寒流或下雨应加以覆盖，养护温度不得低于5℃；
• 聚合物修补砂浆施工24小时后，应先潮湿养护7天，再进行自然养护，潮湿养护时表面不得有积水，养护期达到28天后方可使用。
-
包装与贮存
1. 包装：粉料50kg/袋、乳液20kg/桶；
2. 存放在5℃以上通风干燥处并防止阳光直射；冬天应防止冻结；
3. 保质期为6个月。超出保质期后应复检合格方可使用。 -
注意事项
1. 施工的环境温度宜为10～35℃，当施工温度低于5℃时，应采取加热保温措施，不宜在下雨、大风环境、气温高且有太阳直射的环境中施工；
2. 不应在养护期少于3天的水泥基层上施工；
3. 高强修补料乳液应避免太阳直射，冬天应防止冻结；
4. 施工时要带防护镜，如不小心进入眼睛，立即用清水冲洗；
5. 已硬化后的材料可作废料处理。 -
验收
施工验收应按设计要求及现行《钢筋混凝土工程施工验收规范》（GB50204）的有关规定执行。
-
典型工程
1. 北京市公安局老干部活动中心维修工程
2. 河北省邢台市市区路面维护工程
3. 北京科技部机关办公楼加固工程
4. 门头沟城乡公路桥梁修补工程
