免跳纤216芯光缆交接箱产品介绍--------FTIx指光纤通信网免跳纤216芯光缆交接箱的一种建网模式,根据光终结点的不同,主要有 FTT Curb(光纤到路边)、FTTB(光纤到大楼)、FTO(光纤到公司或办公室)、FTTH(光纤到户)免跳纤216芯光缆交接箱等不同应用模式。免跳纤216芯光缆交接箱不同的组网模式,直接影响ODN的建设、PON系统网元的设置等,应根据实际需求选择合适的组网模式。免跳纤光缆交接箱、SMC光缆交接箱|OCC室外通信光缆交接箱（96芯、144芯、288芯、576芯、1152芯、1440芯）人民共和国通信行业标准 通信光缆交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范围 本标准规定了通信光缆交接箱|FTTH光缆交接箱生产地【移动通信|电信|联通）】
光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。光缆引入光缆交接箱后,经固定、端接、配纤以后,使用跳纤将主干层光缆和配线光缆连通。光缆交接箱安装的装设地点除由主干光缆总长度决定外,还与交接区的地形及其他因素(基建、维护费等)有关。从理论讲,它应安装在交接箱区的几何中心、配线光缆长度短处。光缆交接箱可分为落地式、壁挂式两种安装方式。
光缆交接箱安装必须坚实、牢固、安全可靠,箱体横平竖直,箱门应有完好的锁定装置。光缆交接箱装配应零配件齐全,端子牢固。交接箱编号、光缆及线序编号等标志应正确、完整、清晰、整齐。本任务选用宁波品悦通信公司生产的壁挂式48芯光缆交接箱,光纤接头为通用型,可适配SC、FC、LC、ST等光纤接头。
该光缆交接箱为单开门结构。适用于光纤接入网中主干光缆与配线光缆节点处的接口设备,可以实现光纤的熔接终端、存储以及调度等功能,适用于光纤局域网、区域网及光纤接入网等。

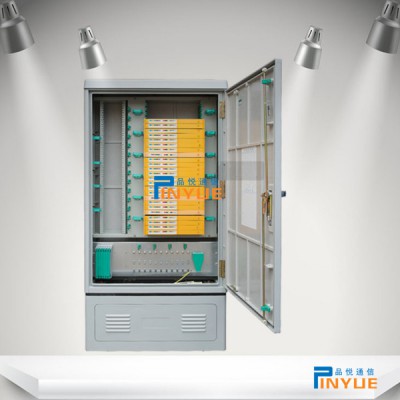

壁挂式48芯光缆交接箱由箱体、熔配一体单元架、熔配一体模块、光缆固定接地装置、绕线单元组件、走线槽组件等组成,其完善的结构设计使得光缆的固定、熔接、富余光纤的盘
图3-3-4光纤交接箱绕、连接、调度、分配、测试等操作都非常方便可靠。
箱体采用强度不锈钢板制成,度高、老化、抗腐蚀,具有天候防护功能,并能抵御意外或恶性破坏。箱体所有边角全部使用圆角成型模具成型,表面处理采用拉丝或静电喷塑,外表美观。箱体采用双层结构,中间充有高性能隔热材料,具有良好的隔热效果,能有效防止箱内水汽凝结。箱门采用特种密封门封、防水门锁及三点式门销锁定,安全可靠,密封性好。标准箱体,采用强度、防腐蚀、耐老化的高可靠性密封,防水、防潮一体化光纤熔配模块,集适配器安装、熔接、储纤于一体,适配器安装为卡式设计,并兼容于FC、SC、ST等多种不同型号适配器,适配器安装偏转30°角,确保尾纤弯曲半径有完善的光纤水平及垂直方向管理绕线环,保证布纤整齐、美观,并得到可靠保护,下端裝有备用熔纤盘,供主干光缆与配线光缆直接熔接。
光缆交接箱安装
(1)落地式光缆交接箱安装方法：光缆交接箱应安装在水泥底座上,箱体与底座应用地脚螺栓连接牢固,缝隙用水泥抹八字。
基座与人(手)孔之间应用管道连接,不得做成通道式。
光缆交接箱应严格防潮,穿放光缆的管孔缝隙和空管孔的上、下管口应封堵严密,光缆交接箱的底板进出光缆口缝隙也应封堵光缆交接箱的底座尺寸大小:宽和深的尺寸应比要安装光缆交接箱的宽和深的尺寸大150mm光缆交接箱底座应用防腐、防酸材料制作的装饰块状物(瓷砖)进行表面装饰。
光缆交接箱应有接地装置。在做底座前预埋一根地线棒,在做底座时敷设两根
BV6.0mm单芯铜线必须要加以塑管保护。一端与地线棒连接,连接处要采取防腐、防锈、防酸处理;一端与光缆交的地线接地排相连。
(2)壁挂式交接箱安装方法：
确定安装位置,清洁安装位置,孔位在墙上打孔。
将挂墙安装组件固定在墙上。
将箱体挂在挂墙安装组件上,并确认箱底牢固,
三网合一光缆交接箱是用于光纤接入网(电信网、移动网、联通网）三网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用，减少了三网的重复线路建设，精简线路，美化环境。
箱体采用SMC材料制造，抗腐蚀耐老化，使用寿命超过20年。
壳体门框四周采用凹槽结构，硅橡胶密封 ，密封性能达到GB4208--1993中IP 级要求。
箱体内部夹以隔热材料，能有效防止箱内凝露的产生。
采用12芯熔配一体化模块，大幅度利用有效空间，大容量为1152芯。
卡接式安装FC、SC适配器。
前后设通道，可方便跳线灵活跳接
12芯熔配一体化模块可抽出至箱外，正面操作。
有可靠的光缆固定、开剥和接地装置。
各部件位置和按排，确保光缆在任何位置时弯曲半径大于40MM。
光缆进壳体接口处，传统方式防水接头处理光缆密封问题
使用条件：
工作温度：-40℃∽+60℃
相对湿度：≤95%（+40℃时）
大气压力：70∽106Kpa
贮运温度：-40℃∽+60℃
防潮防雨防尘防盗符合YD/T988-1998标准
