684芯ODF柜现货直销-------眼下众684芯ODF柜准备再战十一黄金周。现在通信产品684芯ODF柜促销力度依然不减,众多684芯ODF柜还有着不同幅度的降价促销活动,各种满价换购、领券优惠、赠送延保服务和赠品等等,又一钜惠来袭!现在购买其实也是相当划算的。可是该如何才能选购到价格实惠、性能出众的超值好产品呢?笔者就为大家推荐几款性价比高的684芯ODF柜,希望能抛砖引玉,帮助大家购买到适合自己需求的产品,话不多说,一起来看看吧!

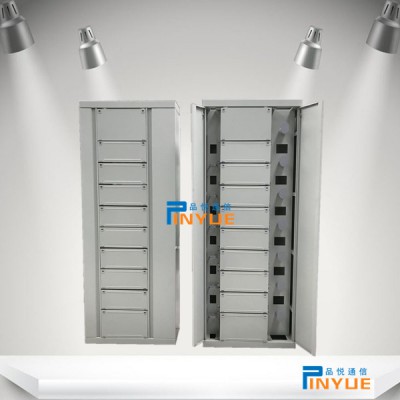

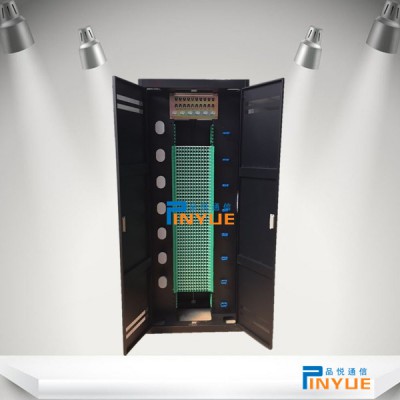

宁波品悦684芯ODF柜,近日在商家“宁波品悦通信设备公司”特价促销,优惠价,好物好价,值得您入手!品悦684芯ODF柜产品亮点工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺,光纤熔纤盘采用掺杂阻然材质,尾纤和法兰参数优于行业标准。感兴趣的朋友可直接前往宁波品悦通信设备有限公司,关于品悦684芯ODF柜的促销信息也可咨询该商家。
684芯ODF柜、684芯光纤配线柜、684芯光纤配线架、684芯ODF光纤配线柜、684芯ODF光纤配线架、684芯光纤机柜、684芯ODF光纤机柜、684芯ODF机柜、
型号:144芯、288芯、432芯、576芯、720芯
材质:冷轧板、不锈钢
规格:2600*840*400、2600*840*300、2200*800*400、2200*600*300、2000*800*400、2000*600*300
使用区:移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品,
ODF系列光纤配线架是我公司按照YD/T 778-2006《光纤配线架》通信行业标准要求而研制的产品。光纤配线架是光通信系统的配套设备,主要用于光缆进局后,光缆的终接及光纤到各通信光路的熔接与分配,以及光路的调度之用。
一、 产品描述
ODF系列光纤配线架集合高密度、大容量及单面操作等优点,适用于光纤接入网
中局端和光分支点等场合。
本设备可采用交叉连接和直接连接两种方式实现光纤线路的连接、分配和调
度。
二、 产品特点
1、光纤的熔接配线、调度全正面操作,机架可背靠背或靠墙安装,节省空间;
2、模块化设计,容量大、密度高,扩容方便;
3、光缆可从上或从下进入机架,并适用于带状和非带状光缆;
4、全封闭式结构,跳纤不外露,外形美观,防尘效果好;
5、宽架卡入式适配器安装,适用于 SC、FC、双 LC 等类型适配器,适配器端面倾斜于机箱正面 30°,避免弧光直射入眼,同时便于走纤;
6、带状光缆提供开剥保护接头,使裸纤的保护、光缆的固定、接地更完善、可靠;
7、可安装光分路器、衰减器等增值模块,操作、维护方便可靠;
8、开启后箱门直接作为光纤熔接操作的工作台,使操作、维护方便可靠;
9、侧板上有并架孔,使并架扩容简单方便;
ODF光纤配线架专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能、光缆纤芯和尾纤保护功能。既可单独装配成ODF架,也可与ODF数字配线单元、ODF音频配线单元同装在一个机柜/架内。构成综合的ODF光纤配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端,或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
ODF光纤配线架性能:
采用完全封闭结构,可防尘、防鼠;
模块化设计,可上下进缆,接地固定可靠;
机架采用优质钢板,整体静电喷塑,美观大方耐用;
机架顶部、底部均开有进缆孔。光缆固定、开剥装置可灵活安装,既可满足上走缆方式要求,又可满足下走缆方式要求;
机架外型美观,结构紧凑,容量大,密度高,适用于带状光缆和普通光缆;
合理的绕线走线结构,使走线非常清晰简洁,路线非常方便;
单元体门板可翻转拆卸,以及整个面板正面可以90度摇开,方便光纤的安装维护;
安装好的适配器倾斜角为40度,避免弧光直射入眼,同时可以保证光纤曲率半径不小于40mm;
机架具备安全可靠的接地保护装置。
ODF光纤配线架技术指标:
符合TIA/EIA、ANSI、GB/T3047.2标准
机架高压防护接地装置与机架间绝缘电阻≥2*104MΩ/500V(DC)
机架高压防护接地装置与机架间耐电压≥3000V(DC),1min不击穿、无飞弧。
ODF光纤配线架工作环境:
工作温度:-5℃~+40℃
相对湿度:≤85%(+30℃)
大气压力:70~106Kpa
ODF柜安装 :
机柜为标准通用19″机柜,采用进口电解板经特殊工艺制造,表面喷塑处理,外形美观大方。机柜底部采用4个M10×80的膨胀螺钉(随机附件)紧固于地面。顶部采用角连件用菱形螺母与机房走线槽道固定。
1) 使用和操作
1、光缆开剥、固定及保护
1、将光缆从上方或下方的光缆入孔引入架体
2、带状光缆的开剥及固定
2.1光缆开剥长度为:2.5 米+光缆开剥处到距离远的熔接配线模块距离(可视实际情况变化),铠甲层预留40mm,中心加强芯预留150mm(两侧加强芯留55 mm);
2.2在光缆开剥处套上热缩套管,用电吹风加热,使热缩套管将光缆开剥处包紧,尾纤清理干净,每带均套上保护套管,保护套管在铠甲层处预留65mm裸带;
2.3将光缆从裸带处放入保护接头,再将松 套管部分可用胶带缠绕,使其外径与保护接头相匹配,推入保护接头,使光缆加强芯穿过螺母座槽,喉扣挂在光缆固定板钩上,拧紧喉扣螺钉及加强芯紧定螺钉;
2.4按顺序将带有保护扁管的每一带光纤轻轻压入保护接头固定槽内,每一槽多可压三带;
2.5将接头盖小端头部插入保护接头对应部分,再将大端压下,保护接头安装完毕;
3. 非带状缆的开剥及固定
3.1 光缆开剥长度为:2.5米+光缆开剥处到 距离远的熔接配线模块距离 (可视实际情况变化),铠甲层预留40mm,加强芯预留150mm;
3.2 在光缆开剥处套上热缩套管,用电吹风加热, 使热缩套管将光缆开剥处包紧;
3.3 视尾纤本身的保护情况决定是否加护套管;
3.4 用喉扣将光缆固定在光缆固定板上。
4.适配器及尾纤的安装
1. 带状尾纤安装
1.1抽出一个光纤一体化模块,放置于工作台上,取下上下两面盖板,将12个适配器(FC或SC)对准安装槽由上向下压入,注意适配器导向槽朝上;
依次为蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝)将尾纤头按一体化模块上1-12的顺序插入适配器并拧紧,注意尾纤的插入方向必须与适配器的导向位置一致;
1.3将光分支器沿着两个圆柱压入,将冗余尾纤在模块背面尾纤盘绕区盘储;
1.4将光分支器后面的裸带从一体化模块中间长方孔穿至模块正面,盖上背面盖板;
1.5将剩余裸带盘储于模块正面熔接区内, 盖好上盖板;
1.6将一体化模块依次插入熔配单元箱内相应的位置。
2.单芯尾纤安装
2.1从熔配单元箱中抽出一个一体化模块,放置于工作台上,取下上下两面盖板,将12个适配配器(FC或SC)对准安装槽由上向下压入,注意适配器导向槽朝上。
2.2将标识好的12根单芯尾纤头由模块背面穿至正面,按一体化模块上1-12的顺序插入适配器并拧紧,注意尾纤的插入方向必须与适配器的导向位置一致。
2.3将冗余尾纤在模块背面尾纤盘绕区盘绕1-2圈,用线扎将12根尾纤在图示位置扎固,然后按图示将尾纤自由端的外护套管与纤维剥除并将其从一体化模块中间长方孔穿至正面,盖上背面盖板;
2.4将剥除松套管的12根单芯尾纤盘储于模 块正面熔接区内(见右图),盖好上盖板。
2.5将一体化模块依次插入旋转插箱内相应的位置。
5、熔接操作
1.1取出一体化模块放置于熔接工作台上,揭开正面盖板,释放盘储于熔接区内的尾纤;
1.2将外线裸纤保护套管端部用线扎固定在图示位置,裸纤进入熔接区;
1.3在尾纤、光缆纤芯其中之一套上熔接保护套管,然后用熔接机进行熔接。检验合格后,将熔接保护套管移至熔接点,在熔接机上进行热收缩;
1.4将冗余的裸纤(尾纤和光缆纤芯)在熔接区如图盘储好;
1.5盖上模块正面盖板;
1.6将裸纤保护套管在模块正面外圈盘好,出口处用线扎固定;
1.7每芯光纤做好标识记录;
1.8将一体化模块插入原来位置;
1.9完成整个架体的熔接。
6、光纤跳线
1.1建议选取直径Ф2的跳线(易于管理,占空间小);
1.2将跳纤一端插入适配器,另一端在储纤单元上盘储后,与相应的适配器连接;
1.3保证跳纤自由弯曲半径大于40mm。
宁波品悦通信为适应三网合一、FTTx的推广,品悦通信推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括OMDF光纤总配线架、ODF光纤配线架、光缆交接箱,三网合一箱、四网合一箱、光缆分纤箱,分光分纤箱,光缆分线盒,光缆接头盒,光缆终端盒,冷接子,快速连接器,光纤跳线,配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。
品悦通信FTTX布线应有尽有、质量保证!随时欢迎您前来咨询!!!
宁波品悦通信自创建以来,坚持深化,强化企业管理,积采用新技术开发新产品。目前公司凝聚了一批高素质的技术、管理人才,配备有的研发、生产及检测设备,各方面贯彻ISO9001质量管理体系、ISO14001环境管理体系认证。
品悦通信凭借雄厚的技术实力、完善的服务,品悦公司以“创新、务实”的企业,以“求新、求变、求快”的发展战略,迎接光通信的美好未来。
合作伙伴:电信、移动、联通、广电等……
