三合一光缆交接箱使用方法中国光纤通信已进入实用阶段。光纤通信的原理是:在发送端首先要把传送的信息(如话音)变成电信号,然后调制到激光器发出的激光束三合一光缆交接箱使用方法上,使光的强度随电信号的幅度(频率)变化而变化,并通过光纤发送出去;在接收端,检测器收到光信号后把它变换成电信号,经解调后恢复原信息三合一光缆交接箱使用方法。首先还是应理解下光纤通信。光纤是光导纤维的简称,由直径大约为0.1mm的细玻璃丝构成。三合一光缆交接箱使用方法它透明,纤细,虽比头发丝还细,却具有把光封闭在其中并沿轴向进行传播的导波结构。光纤通信就是因为光纤的这种优点结构而发展起来的以光波为载频,光导纤维为传输介质的一种通信方式。其优点也是显而易见:传输频带宽,通信容量大;损耗低;不受电磁干扰;线径细,重量轻以及丰富的资源等。但是,事物不可能无缺,光纤本身也有缺点,如质地较脆,机械强度低就是它的致命弱点。稍不注意,就会折断于光缆外皮当中。当遇到类似的问题时,其布线过程也就需要掌握一定的技巧,主要是如何限度减少信号的衰减。
落地安装:在预制的水泥基座上按说明书提供的安装尺寸预留4个的地脚螺钉。安装时先打开设备门,将设备内底部的两边插销拔出,并打开设备底座面板,将设备放在水泥基座上,用螺母将底座内的底脚拧紧。安装完毕,合上底座面板,插好插销,锁紧面板。架空安装:在架空站台上按说明书提供的安装尺寸预留4个14的孔,再将设备用M12螺母螺栓固定牢固。纤的布放及光纤熔接抽出终端熔接托盘,打开盖板。向上推起上层的熔接盘,然后按顺序将尾纤活动连接头成端在下层的终端盘上。将尾纤按图示在终端盘上盘绕固定好,(保证弯曲处的曲率半径大于40MM).然后将其引入熔接盘,盘绕固定好后,用熔接盘固定凸台将其固定在终端盘上。将引入熔接盘的光缆纤芯留出一定余长后按图示盘绕固定(保证弯曲处曲率半径大于将光缆纤芯和尾纤根据熔接机的要求进行熔接,熔接点用热缩套管热缩保护后,置于溶解芯片上。所有纤芯熔接后,盖上盖板,推入熔接盘。
*采用熔配一体化抽拉式模块,使光缆交接箱容量大,密度高。
*箱体采用优质不锈钢板,SMC材质,冷轧板材质,塑料材质具有良好抗腐蚀,耐老化性能,能抵受剧烈的气候变化以及适应恶劣的工作环境
*光缆交接箱箱体具有良好的密封性能,防护等级达到GB/T4208IP65级。
*光缆交接箱具有很好的安装性能及防破坏功能。
*光缆交接箱箱体具有安全可靠的光缆固定与接地保护装置。
*高压防护接地与机箱绝缘电阻:≥2×104MΩ/500V(DC)
*箱高压防护接地与机箱间耐压≥3000V(DC)/1min,不击穿,无飞弧
*箱体静负荷能力:壳盖≥980N,侧表面≥980N,门铰链≥200N
*机箱的密封防护等级:达到GB4208标准中IP65级
*密封性能:达到GB4208/IP53要求
*负荷值:壳盖≥980N,侧表面≥400N,支撑件≥200N
*小拉脱力:φ0.4-1.2mm导线分别为24-120N
用途

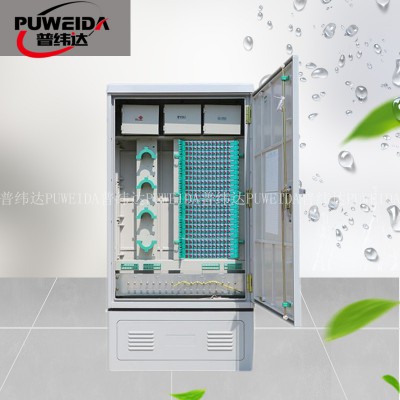

*光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备,能够实现光纤的接续,配线有直接连接和交叉连接的功能。
备注:1.2厚度的是1948 1.5厚的是2187;304材质不锈钢。 SMC5.5厚.冷轧板1.2厚.

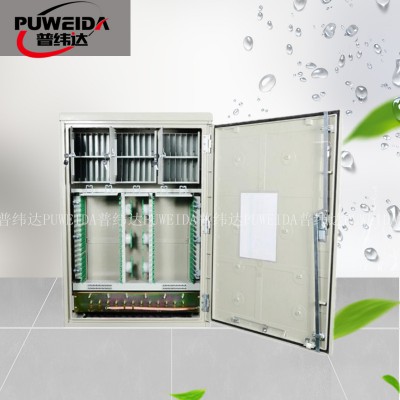

般的光缆交接箱均有:箱体,一体化熔接盘,光缆固定板,挂纤柱几部分组成。光缆交接箱主要有48芯,96芯,144芯,288芯,576芯等几种。箱体材质常见的为SMC箱体。(SMC 是Sheet molding compound的缩写,即片状模塑料)主要原料由SMC专项使用纱,不饱和树脂,低收缩添加剂,填料及各种助剂组成。它在二十世纪六十年代初首先出现在欧洲,在1965年左右,美,日相继发展了这种工艺。我国于80年代末,引进了国外先进的SMC生产线和生产工艺。SMC具有优越的电气性能,耐腐蚀性能,质轻及工程设计容易,灵活等优点,其机械性能可以与部分金属材料相媲美,因而广泛应用于运输车辆,建筑,电子/电气等行业中。)主要特点:(1)全封闭机箱,防尘,防水,外形美观。(2)直纤规范,满足光纤弯曲半径大于40mm。(3)能同时满足带状光缆和非带状光缆的使用需要。 (4)具有安全,可靠的光纤存贮,保护功能。(5)标识清楚,每芯光纤的接续和分配有明显的标识。(6)全模块化设计的交接箱,可根据客户要求灵活组装,便于施工和维护。(7)可方便的进行光缆固定,开剥,接地。
