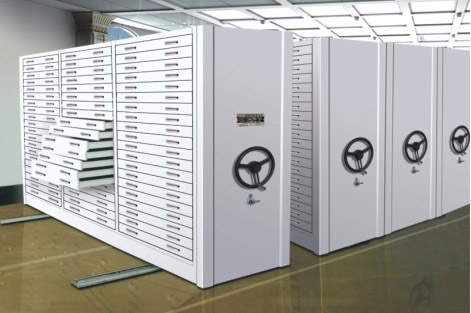

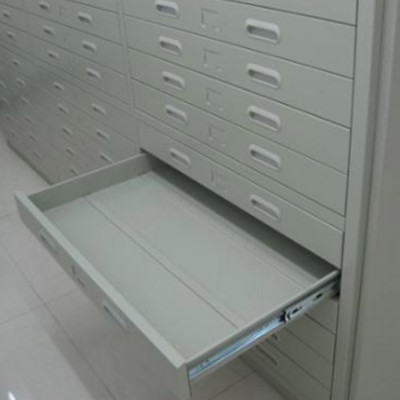

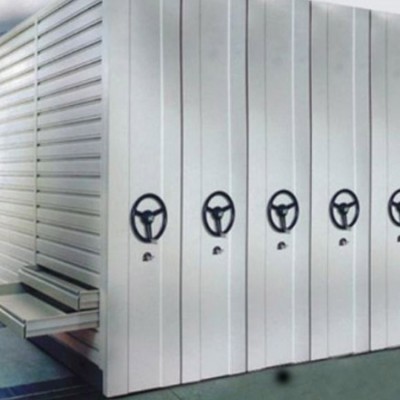

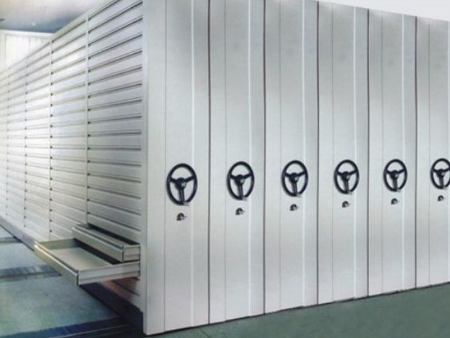

底图密集架按标准A型图纸大小一般可分类为0号底图柜；1号底图柜；2号底图柜等，柜体采用抽屉式结构，一般采用1.0mm以上的铁板生产制做。 底图柜采用设有特别导轨的滚轮式结构抽屉，存取灵活方便，帛屉拉出时能始终保持水平状态，适用各类型底图平放。
产品介绍
底图密集架按标准A型图纸大小一般可分类为0号底图柜；1号底图柜；2号底图柜等，柜体采用抽屉式结构，一般采用1.0mm以上的铁板生产制做。 底图柜采用设有特别导轨的滚轮式结构抽屉，存取灵活方便，帛屉拉出时能始终保持水平状态，适用各类型底图平放。
地轨安装后，要任意1.2m长度内，水平偏差度不大于1mm，全长不大于2mm，轨道这间对应点的水平偏差不大于1mm,每两条轨道之间的平行度偏差小于2mm。轨道的固定方法，在轨道的内侧两边，按要求间距（约500-700mm)用M8铁膨胀钉或射钉固定牢靠。轨道底面与地面必须紧密着力，不得有虚跨间隙，以防止轨道载荷后弯曲变形。
底图柜一般采用铁皮柜的生产工艺流程；通过酸洗磷化防锈处理.高温静电粉末喷塑,环保无毒害,无气味，产品稳重、坚固；为档案图纸储存的产品；一般单位可根据自身的实际情况选用合适自己的底图柜。
