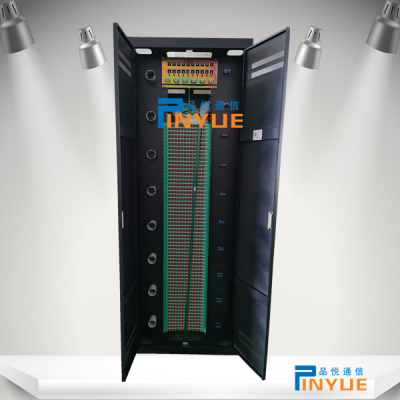

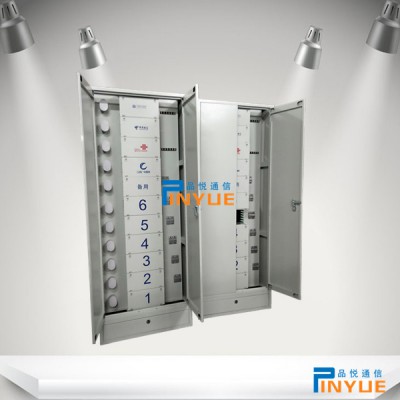

直插式432芯光纤配线架型号规格齐全--------品悦通信生产432芯光纤配线架,型号分为:直插式,子框式,三网合一,四网合一,带光分路器,盒式等竺,芯数分为:144芯\288芯\192芯\360芯\432芯\480芯\576芯\720芯\864芯\960芯\1152芯\1440芯等等,可以满配FC\SC\ST\LC等,可分为电信级,广电级等等,销售全国各地.
品悦通信的产品规格多样、款式新颖、品质高、高工艺、价格合理、交易便捷、服务完善。品悦秉承以人为本、以质量为先、用好的服务的理念。用每一个产品来诠释“真、善、美”的真谛！ 可以完全根据您的需求来订做。
品悦新款odf架光纤怎么进线图解
ODF光纤配单元
1.一般要求
n结构要求
可上进缆或下进缆且全正面化操作，使用方便；适配器安装倾斜30°角，避免弧光直射入眼并保证光纤弯曲半径；完善的接地装置、安全可靠；走纤路由标识清晰、完善，方便维护与管理；
安装方式
安装于19英寸标准机柜内。
产品标准
标称工作波长：850nm、1310nm、1550nm
光纤活动连接器符合GB1250以及相关标准规定
光纤光缆符合GB/T7427－1298以及相关标准规定
光纤单元盒采用模块化设计，内部有托盘，在一个托盘内实现配线及熔接。
单元盒规格分四种：24芯、48芯、72芯和过线单元盒，可根据需要配置
机架及单元盒具有安全可靠的接地保护装置
根据相应容量配置单元箱体、FC适配器、单模集成纤、12芯熔接配线一体化模块等
光电性能
连接器损耗（包括插入、互换和重复）≤0.5dB
互换性附加损耗≤0.2dB
重复性附加损耗≤0.1dB
回波损耗：FC/PC≥40dB，FC/SPC≥45dB，FC/UPC≥50dB，FC/APC≥60dB
插拔耐久性寿命＞1000次
非金属件结构件与光纤连接器的燃烧性能：
所有非金属材料结构件及光纤连接器的燃烧性能，在施加试验火焰的持续燃烧时间结束后，试验样品应符合：
试验样品没有起燃；
试验样品离火后持续有焰燃烧时间不超过10S；火焰或从试验样品上掉落的燃烧或灼热颗粒未使燃烧慢延到放在试验样品下面的底层。
机柜生产标准
（1）工作温度范围：-40℃～+55℃；
贮存温度范围：-25℃～+55℃；
运输温度范围：-45℃～+70℃。
（2）相对湿度要求：5%～95%。
（3）大气压力：62kpa～101kpa。
（4）太阳辐射强度：总辐射强度1120×(1±10%)W/㎡。
（5）门：开启角度不小于110°，间隙不大于2mm。
（6）涂层表面应连续、均匀，纹理一致，且无结瘤、缩孔、起泡、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷。
（7）机柜表面的涂层经抗冲击试验后，应无放射状裂纹、缺口等缺陷。
（8）机柜表面的涂层经耐溶剂试验后，目测表面不应出现失光、明显掉色和出现被擦拭的迹象。
（9）机柜采用冷轧钢板，立柱（方孔条）2.0mm、横梁（安装梁）1.5mm，机柜外框架、前后网孔门及侧门都是1.2mm，前门为网孔钢板单门，后门为网孔双开钢板门，所有边角应采取圆滑处理。
（10）通风面积：前后通风网孔门，通风面积不小于柜门面积的75%。通风网孔门如下图。
工艺要求
（1）结构
机架的结构应保证操作、运行、维修和检查时安全可靠。各电器元件动作时不得影响其它电器元件正常工作。
机架应适合正面及背面维修。
机柜门应能在不小于90°角度内灵活开闭。
机架底部应有防震加固安装孔，侧面或顶部应机架并列安装孔。
所有紧固点，均应装有防松装置。
电气接插件应连接可靠并有锁定装置。
说明：
所用钢板均采用好镀锌板；
所用紧固件采用不锈钢或不锈钢板电镀处理；
所有外观为金属的结构件均采用静电环氧粉末喷涂。
