一．概述
济宁市大恒工贸有限公司生产的DQD20型气动单轨吊车（以下简称“单轨吊车”）是在悬空轨道上，以气马达经减速机构减速后带动行走轮沿轨道腹板摩擦行走的设备。
该单轨吊车由轨道、气动葫芦、主牵引装置、安全制动装置、承载车、控制系统等部分组成。每节轨道由140E型工字钢及链条、卸扣组成 ，主牵引装置由气马达、减速箱等部分组成。减速箱的输出端与驱动轮连接，行走轮与轨道腹板贴合，靠摩擦传动。气动葫芦安装在承载车下方，整机用高度可调节的吊挂装置吊挂于巷道顶板上的十字梁或锚杆、U型棚等。
该设备主要用于煤矿井下采、掘工作面巷道超前支护的物料及设备的运输，也适用于井下其他需要短距离运输的地点。
二、结构特征与工作原理:
单轨吊车由轨道、气动葫芦、主牵引装置、安全制动装置、承载车、控制系统等部分组成(如图1)。轨道两端靠销轴联接而成，由吊挂组件与锚杆露头螺纹连接悬挂在巷道顶板或各种支护梁上；在轨道两端尽头，有轨道终点限位器。
DQD20\DQD30\DQD40气动单轨吊参数及附加功能

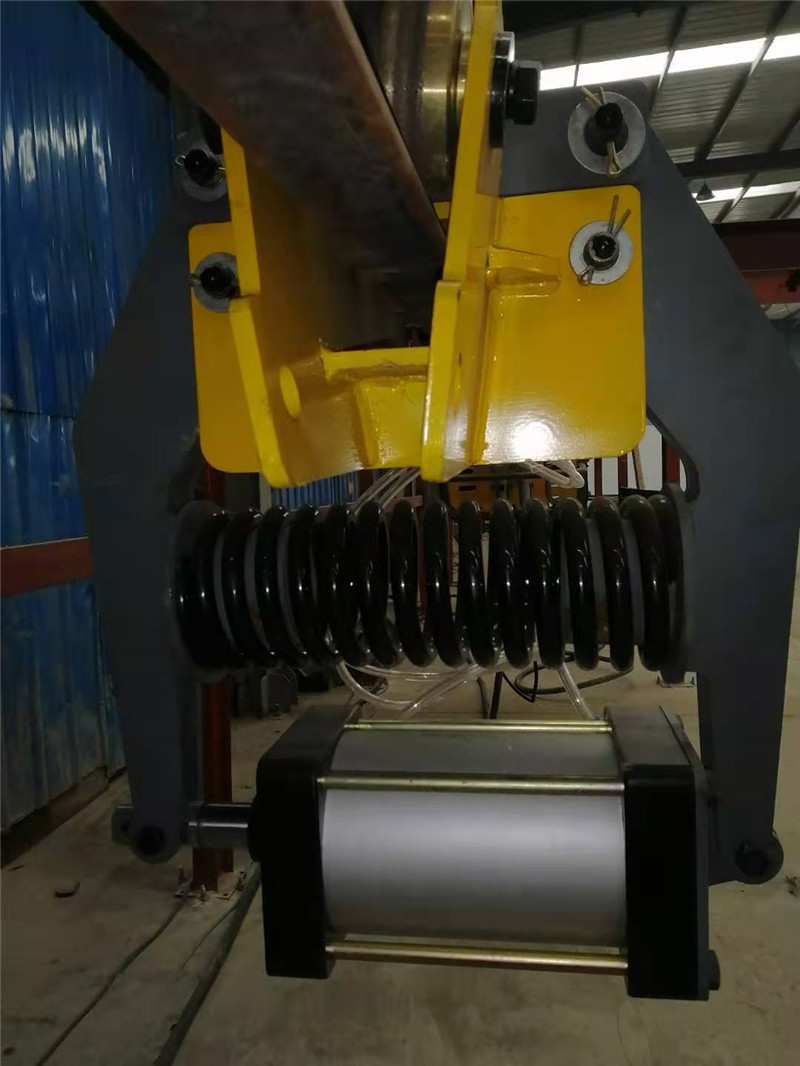

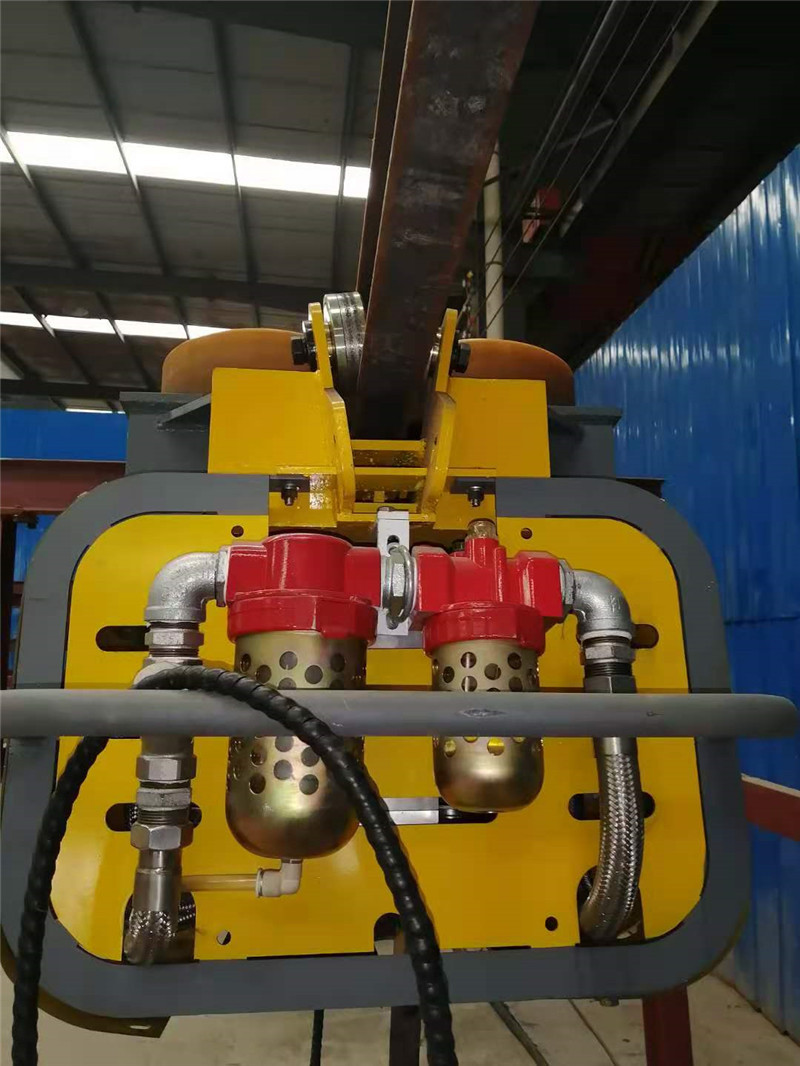

本公司产品特点：1、进气三级过滤保证运行畅通；2、手柄可以控制自动排水；3、独家实现双速行驶功能（两个挡位）；4、独家配备无极变速及下坡缓降功能，运行更平稳安全；5、三级刹车多重保障（1个阻尼刹车2个机械刹车）；6、断气、漏气自动刹车功能；7、独家拥有低气压启动功能（低至0.25MPA即可启动）；8、独家拥有四驱驱动行驶功能，爬坡能力更强安全性更高。
