一、数控全自动切割机概述
1.1、产品的特点：

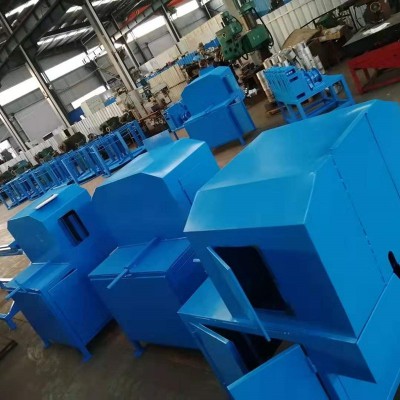

QGP-1C型数控全自动锚索切割机是针对矿用锚索和其它用途的高强力钢绞线开发的一种自动化切割设备。通过数字化程序控制，只需在PLC控制界面上输入需要的参数：切割长度、切割数量。按下“起动”按钮就能自动按设定的长度自动送料、自动切割、自动出料并计数。具有无线遥控操作功能(选配)和自动除尘功能。具有操作简单，使用安全，性价比高，切割速度快，用人成本低等优点。设备切割部分全封闭，无安全隐患。切削粉尘采用储存技术环保处理，更环保。设备工作噪音低。
二、产品的型号与参数
2.1、型号: QGP-1C,设计序列号为1，每次可切割的根数1根。
2.2、设备总功率：9.1KW。
2.3、电源电压:3相380V，50Hz。
2.4、控制回路电源：单相220V,50Hz。
2.5、可切割锚索直径：14.5—30mm。
2.6、锚索最大牵引线速度:36米/分钟。
2.7、横向切割速度:0—2毫米/秒。
2.8、输送电机功率：3KW/380V,1450rpm。
2.9、切割电机功率：4KW/380V,2800rpm。
2.10、空气压缩机功率：2.2KW/380V,产气量0.25M3/min。（自备）
2.11、气源工作压力：0.4—0.6MPa。
2.12、砂轮片的规格:3mm,∮400。J3GA-400型。
2.13、除尘电机功率1.1KW。
2.14、控制电子元功率1KW。
结构特征与工作原理
3.1、数控全自动切割机采用∮400的切割砂轮片切割锚索。由放料转盘、牵引架、牵引送料装置、切割机主机、计数装置、U型滑道、卸料小气缸，气压系统，电控系统，除尘系统等组成全套设备。放料转盘:用于固定并压紧捆装锚索线，并且有气压制动功能。牵引支架通过导引轮导引锚索进入牵引送料装置，用干将锚索线输送给切割机。切割机主机：用于切割。U型滑道:切割后的锚索滑移的通道。U型卸料架:锚索线滑移卸落的装置。大小气缸:用于压紧、切割、出料的辅助控制。气压系统:包括动力源空气压缩机，三联体，三通，调速阀、电磁阀、气管等组成。电控系统:包括、PLC、触摸屏、接触器，接近开关、操作按钮、(手持遥控器选配)等组成。除尘系统通过风机和耐火滤袋等用于消除切割时的火花或收集粉尘。
3.2、数控全自动锚索切割机工作原理：
3.2.1、数控全自动锚索切割机采用7吋彩色触摸屏实现工作参数的设定和运行状态的显示。依靠PLC程序控制电机运转、气压传动来实现锚索牵引送料、切割，自动卸料等动作。实现设备的全自动连续运行。通过PLC程序来实现长度和数量等的设置和控制。设备运行时除尘风机自动工作。
3.2.2、切割锚索的长度使用滑道上的定长限位装置实现定长控制。所需长度从人机界面上设定。
3.2.3、切割机的除尘功能：切割机的切割部分为一个封闭的箱体。箱体外部的冷风由风机压入箱体内为切割电机降温。箱体内的粉尘气体和高温气体由除尘风机经滤袋过滤后排除设备封闭箱体外。实现安全环保切割，而且无飞溅物外出伤人隐患。实现安全高效环保的性能。
