MODF光纤总配线架FC配置介绍--------结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。
既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内构成综合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储，光缆纤芯和尾纤的存储和保护功能等。
抽屉式结构，配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。
光纤ODF配线架
光纤总配线架|光纤总配线架,OMDF光总配线架|MODF光纤总配线架|OMDF光纤配线架|中华人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《中国电信光总配线架技术要求》FTTH接入层光纤分配架|光纤跳线架规格（288芯、576芯、648芯、720芯、792芯、864芯、960芯、1152芯、1440芯光纤总配线架） (Opticalfiber Main Distribution frame，简称OMDF)。OMDF的功能多样化。

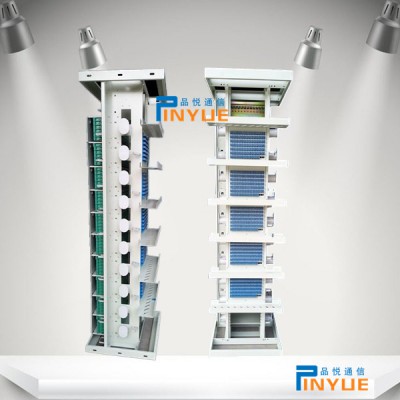

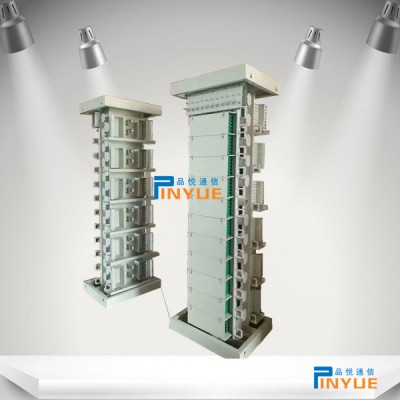

MODF光纤总配线架适用新建机房光纤跳接场景、机房光纤跳接场景。该产品采用传统MDF式的线缆管理方式，即直列模块部分为外线侧，提供室外光缆固定、汇流、熔接与终端功能；横列模块部分为内线侧，提供室内设备光纤光缆的终端或熔接与终端功能；整个架体，具有对跳纤的路由、挂放、调度等管理功能。
产品特点:
1、正面采用12芯一体化右出纤托盘；【直列模块】
2、反面采用12芯终端托盘或翻转式终端机框；【横列模块】
3、【直列模块】为抽拉式12芯一体化托盘组成，完成熔接、终端功能，方便操作，调纤更安全；
4、横列模块引入设备缆，完成到光设备的终端功能；
5、光缆引入装置引入线路侧外缆，具备外缆固定、分支保护、接地、以及熔接功能；
6、跳纤通过机架侧面通道连接前后直列与横列模块，正面看不到冗余的跳纤，整洁美观；
7、当多台并架时，机架具有设备纤与设备纤之间跳纤通道；
OMDF光纤总配线架（宁波品悦通信制造）OMDF光总配线架|MODF光纤总配线架|OMDF光纤配线架|人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《电信光总配线架技术要求》FTTH接入层光纤分配架|光纤跳线架规格（288芯、576芯、648芯、720芯、792芯、864芯、960芯、1152芯、1440芯光纤总配线架） (Opticalfiber Main Distribution frame，简称OMDF)。OMDF的功能多样化。
三网合一MODF光纤总配线架|共建共享MODF光纤总配线架|ODF光纤配线架（Optical Distribution frame）ODF光纤配线架|ODF光纤配线柜（ODF配线柜容量：288芯、576芯、648芯、720芯、864芯、1152芯、1440、1728芯、2016芯）人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《电信光总配线架技术要求》|FTTH接入层光纤分配架（Fiber Optic Distribution frame），又称光纤配线柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。
采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量.
产品规格:光纤ODF配线架24芯/48芯/72芯/96芯/144芯
实际上ODF配线架应该归类到终端盒一类，而不是归类到配线架一类。
安装
机架和72芯终端熔接模块为整件出厂，机架底部采用4个随机供应的M10*80膨胀螺钉与地面紧固，顶部开有4个ф9的孔，用于机房里的线架（槽）相连。并排安装时可拆取相邻的侧板这样可方便架与架之间跳线。
使用与维护
机架结构
（1）机架为式结构，架体采用冷轧钢板整体焊接，也可以根据需要安装左右侧板（外挂）与前后门板，每扇门使用磁吸上下固定。机架的门采用活动铰链，可灵活拆卸，门的开启角不小于110°，可自由开合2000次不损坏。
（2）机架采用双面操作，正面为线路侧直列模块，采用右出纤方式，用于外缆的固定、开剥、熔接与终端；背面为设备侧横列模块，采用左出纤方式，用于设备缆固定和成端，机架右侧有存储跳纤的绕纤轮，线路和设备侧模块通用。
（3）机架适用于上、下进缆的环境中，上走线环境中光纤光缆从顶部进入机架，并有的进缆（纤）孔；光缆（纤）进纤孔有护纤条保护，并有足够大的过纤面积。
（4）机架的设备侧横列模块区安装有多层水平走线槽，以满足多个机架并架时的走纤。
（5）架体有完善的保护接地系统。并保证光缆加强芯及其铠甲层有效接地。
走线方式
特征：
A型光纤配线架外向美观，结构紧凑，容量大，密度高，适用于带状光缆和普通光缆。
机架可定做敞开式或全封闭结构，前后开门，便于操作、防尘效果好。
每单元装6个12芯熔配一体化模块，熔接模块在单元中有可靠的定位及限位装置，可单片移除操作使熔接一次性完成，简化了操作。
合理的走线、绕、贮纤结构保证光纤在任何地方的曲率半径不小于40mm。
打开单元门板上面有明显的线序示名标识，方便查找线路，而打开的单元门板又可作为临时工作平台。
机架具备安全可靠地接地保护装置。
采用双开玻璃门，左右二面局配有盘纤装置，方便操作。
技术特征:
机架高压防护接地与机架间绝缘，绝缘电阻＞1000MΩ/500V(DC)
机箱高压防护接地与机箱间耐压：＞3000v（DC）一分钟无击穿、无飞弧现象。
工作环境：
工作湿度：-5℃~+40℃
相对湿度：≤85%（+30℃）
大气压力：70~106Kpa
