用它处理地下水，工艺简单，操作方便，占地面积小，工程造价低，长效稳定，服务周期在5年以上，易于管理，不填加任何化学药剂即可达到去除水中铁、锰、砷等有害物质的目的，水质完全达到国家饮用水标准，是非常好的地下水处理滤料。

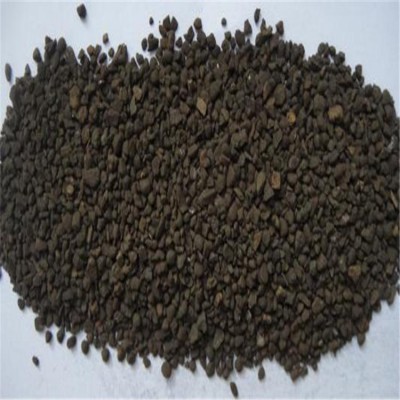

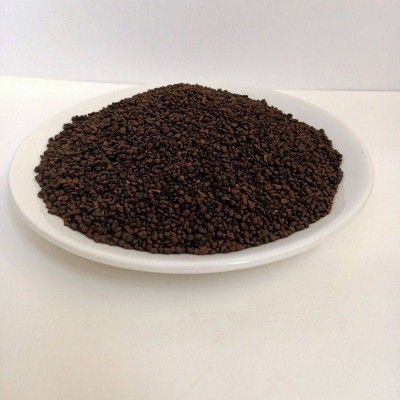

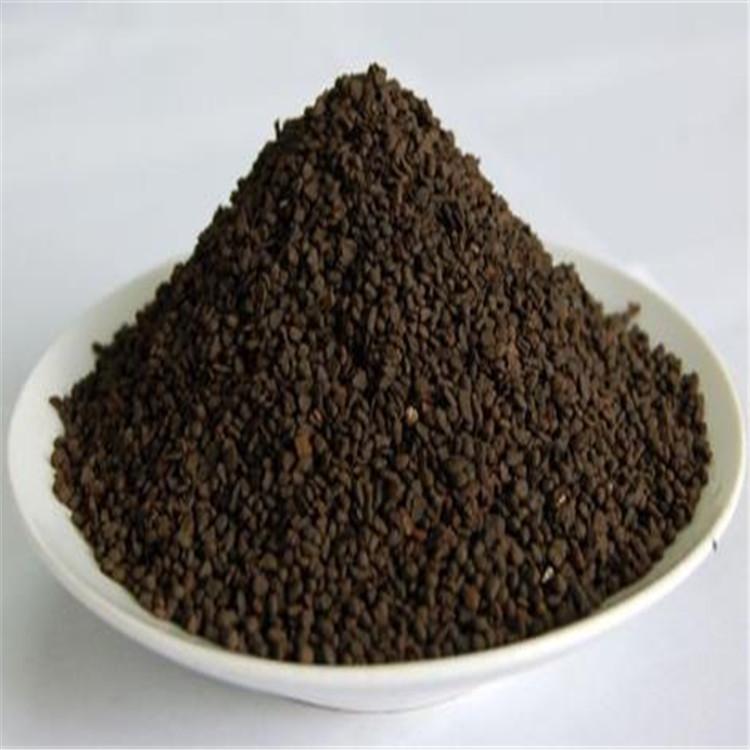

锰砂滤料
天然锰砂中含有 MnO2，它是Fe2+ 氧化成 Fe3+ 的良好催化剂，含锰量（以 MnO2 计，下同）不小于35% 的天然锰砂滤料，既可用于地下水除铁，又可用于地下水除锰；含锰量为 20% ~ 30% 的天然锰砂滤料，只宜用于地下水除铁，含锰量低于20% 的则不宜采用。目前，对使用天然MnO2矿砂除铁，其原理有二种：一种是以所谓滤膜的作用，锰砂表面有一层较强的氧化作用。另一种是锰矿砂本身反铁催化作用，将水中的二价铁催化成三价铁，再把三价铁千周附着在锰矿砂颗粒表面从而起到除铁的目的。天然二氧化锰能氧化水中二价铁为三价铁使其沉淀除去，使水清净。二氧化锰被水中的溶解氧氧化成七价锰的氧化物。七价锰再将水中的二价铁氧化成三价铁。
|
分析项目 |
分析结果 |
分析项目 |
分析结果 |
|
二氧化锰% |
30－45 |
二氧化硅% |
16－20 |
|
密度g/cm3 |
3.5 |
铁％ |
8－19 |
|
堆密度g/cm3 |
2.4 |
碳化锰％ |
12－22 |
|
单质锰 ％ |
18－28 |
含泥量％ |
≤3 |
锰砂滤料作为地下水除铁和除锰的过滤介质，其形态主要是以氧化锰为主。选用质锰砂滤料含量的高与低应结合水中的铁、锰含量来确定使用不同质量的锰砂滤料，确保滤后水质均达到国家饮用水水质标准。
在除铁锰滤池中运行时，水中低价铁锰离子先被覆合锰砂滤膜吸附，然后被氧化和水解，生成氢氧化物水合分子[Fe(OH)3XH2O] 和[Mn(OH)nXH2O] 形成的活性滤膜，并作为新的催化剂参与接触氧化反应，使活性滤膜有随着使用增厚的趋势，形成了覆合锰砂的自修复特性,使用一年的覆合锰砂，锰含量增加18.2%，铁含量增加4.8%;使用两年半的锰含量增加了27.3%，铁含量增加14.3%.锰砂容重较低(为1.55～1.60g/cm3)，特别适用于大中型水厂的虹吸除铁锰滤池和各型除铁锰滤罐 虹吸滤池由于反冲洗水头较低，往往不宜于使用容重较大的天然锰砂滤料(其容重一般为2.2～2.4g/cm3)，使大中型水厂除铁锰滤池的设计使用受到一定限制。
1.天然锰砂滤料的平均密度一般为3.2g/cm3至3.6g/cm3范围内。使用中对密度有特殊要求者除外。
2.天然锰砂滤料的盐酸可溶率不应大于3.5%(百分率按质量计，下同)。
3.天然锰砂滤料的破碎率和磨损率之和不应大于3%。
4.天然锰砂滤料应不含肉眼可见泥土、页岩和外来碎屑，含泥量不应大于2.5%。
5.滤料的水浸出液应不含对人体有毒、有害物质。
包装：25kg/袋或50kg/袋，编织袋（可按客户要求提供）
