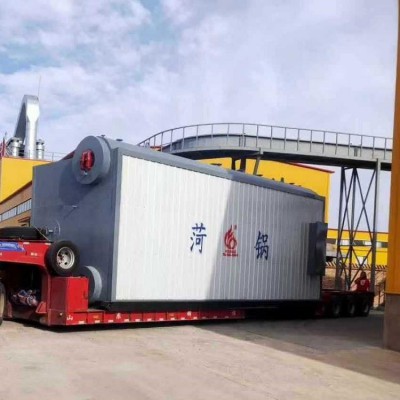

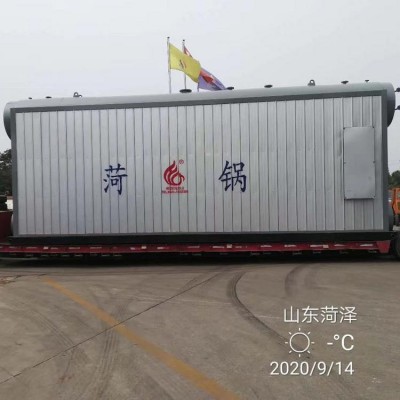

采用D型布置，自然循环，双锅筒水管锅炉，锅筒纵向布置，全膜式水冷壁结构，微正压燃烧。炉膛由膜式壁包覆而成，烟气从炉膛出口进入上下锅筒之间连接的对流管束，烟气流过对流管束后，进入尾部受热面——ND钢制螺旋翅片节能器、冷凝器，最后经过烟道入烟囱排向大气。
性能特点
1.全膜式壁结构，本体不漏风，排烟热损失小，热效率高；
2.结构紧凑，安装体积小，节省投资；
3.蒸汽锅炉采用自然循环并采用较大的截面比，热水锅炉采用强制循环，水循环安全、可靠；
4.配备知名高效品牌燃烧器及辅机、附件，做到全自动运行；
5.给水泵采用连续电动调节，并且有高低水位报警连锁保护功能；
6.炉膛设有检查孔，为使用、维修提供了极大的方便，炉顶设有防爆门。
锅炉系统——除氧给水模式（105℃给水）
锅炉房系统图
