重晶石是以硫酸钡(BaSO4)为主要成分的非金属矿产品，纯重晶石显白色、有光泽，由于杂质及混入物的影响也常呈灰色、浅红色、浅黄色等，结晶情况相当好的重晶石还可呈透明晶体出现。重晶石系硫酸盐矿物，成分为BaSO4。自然界分布较广的含钡矿物。钡可被锶完全类质同象代替，形成天青石；被铅部分替代，形成北投石（因产自台湾北投温泉而得名）。正交（斜方）晶系，晶体常成厚板状。纯净的重晶石透明无色，一般为白色、浅黄色，玻璃光泽，解理面呈珍珠光泽。具3个方向的完全和中等解理，莫氏硬度3～3.5，比重4.5。主要形成于中低温热液条件下。 重晶石化学性质稳定，不溶于水和盐酸，无磁性和毒性。重晶石化学组成为Ba[SO4]，晶体属正交（斜方）晶系的硫酸盐矿物。常呈厚板状或柱状晶体，多为致密块状或板状、粒状集合体。质纯时无色透明，含杂质时被染成各种颜色，条痕白色，玻璃光泽，透明至半透明。三组解理完全，夹角等于或近于90°。摩氏硬度3-3.5，比重4.０-4.6。鉴定特征：板状晶体，硬度小，近直角相交的完全解理，密度大，遇盐酸不起泡，并以此与相似的方解石相区别。重晶石是以硫酸钡(BaSO4)为主要成分的非金属矿产品，纯重晶石显白色、有光泽，由于杂质及混入物的影响也常呈灰色、浅红色、浅黄色等，结晶情况相当好的重晶石还可呈透明晶体出现。重晶石是一种混合物。
化工用重晶石 化工用重晶石分为三级，要求的指标是：BaSO4、SiO2、Fe2O3、Al2O3和水溶性盐的含量，详见表1。
表1 化工用重晶石的品级划分
|
品 级
|
指 标， %
|
||||
|
BaSO4
|
SiO2
|
Fe2O3
|
Al2O3
|
水溶性盐
|
|
|
Ⅰ级
|
95
|
< 1.5
|
< 0.5
|
< 1
|
< 0.3
|
|
Ⅱ级
|
90
|
< 2.5
|
< 1.5
|
< 2
|
< 1.0
|
|
Ⅲ级
|
85
|
< 2.5
|
< 1.5
|
< 2
|
< 1.0
|
其它部门用重晶石粉 油漆、橡胶填料、普通玻璃、锌钡白生产用重晶石粉的质量要求列于表2。
表2 油漆等用重晶石粉的质量要求
|
用 途
|
要 求 指 标
|
备 注
|
|||
|
BaSO4,%
|
CaCO3,%
|
Fe2O3,%
|
通过粒度，目
|
||
|
油漆
|
90~95
|
0.05
|
< 325
|
要求洁白度高
|
|
|
橡胶填料
|
> 98
|
< 0.36
|
微量
|
<325
|
不允许含有Mn、Cu、Pb杂质
|
|
普通玻璃
|
> 96
|
< 0.1
|
< 0.2
|
60
|
SiO2<1.5%,Al2O<0.15%
|
|
生产锌钡白
|
95~98
|
< 1
|
SiO2<1%,Al2O3越少越好
|
||
国际贸易产品品级 在国际贸易中，一般根据不同用途将重晶石分为三个品级，详见表3。
表3 国际贸易产品品级
|
级别
|
要 求 指 标
|
|
钻井级
|
密度≥4.2g/cm3,BaSO4≥92%,200目筛余量小于3%，325目筛余量小于5%
|
|
化工级
|
BaSO4 > 95%,Fe2O3和SrSO4含量不超过1%，氧化硅和氧化钙只允许有微量
|
|
油漆级
|
洁白度高，细度至少通过325目
|

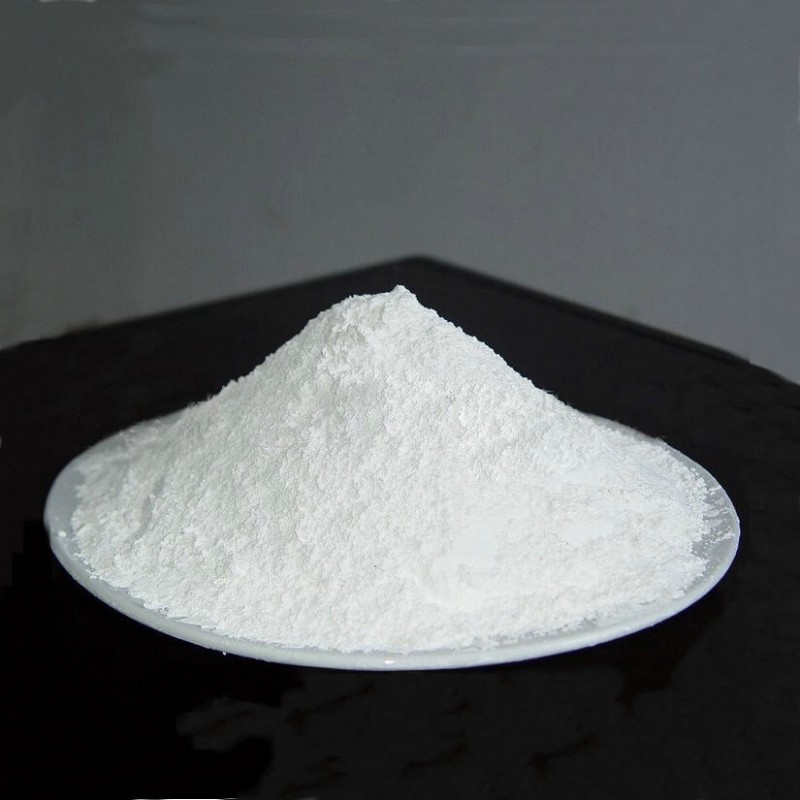

1、用于涂料、油漆可作为油漆、涂料的填料替代沉淀硫酸钡、立德粉、钛白粉、活性二氧化硅等价格较高的原料，适合控制油漆的粘稠度，使产品色泽光亮，稳定好。
2、用于塑料工业可用于塑料ABS原料的填料，也可用于筹码及麻将中，是产品光泽亮丽，同时还可以提高产品强度，刚度和耐磨。
3、用于橡胶工业，500目以下产品可大量用于橡胶制品作为填料，降低成本，提高制品硬度、耐酸碱性和耐水性等，并对天然橡胶和合成橡胶有良好的补强作用。
4、用于造纸工业高细度的重晶石粉可用于白板纸、铜版纸的填料和涂布填料，以提高白度，提高表面覆盖率。
