工作原理

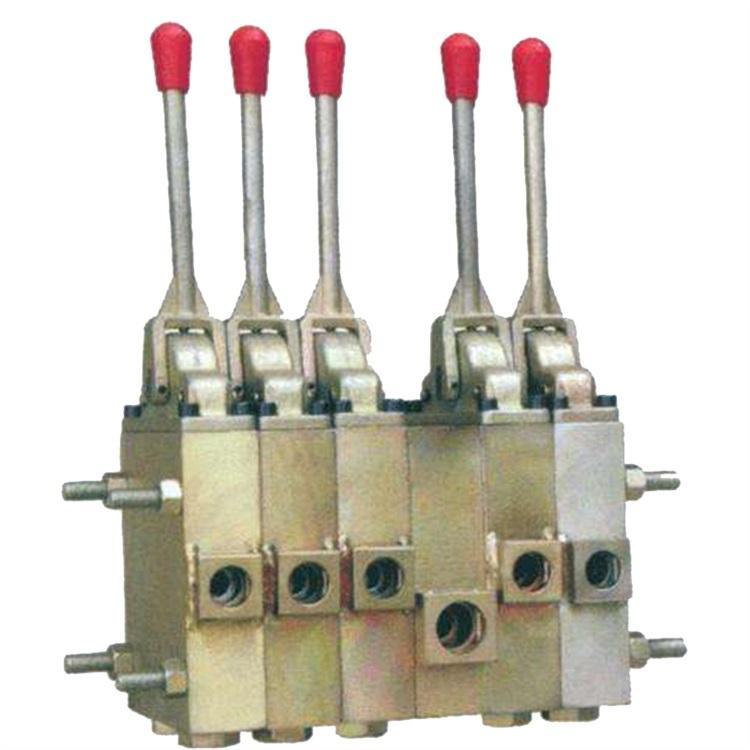

煤矿采煤用液压支架的操纵阀，通过将阀芯组件中的阀芯置于阀套中心部位的孔中，阀左端用固定堵压紧阀座，右端通过阀芯外圆上的台肩靠在阀套中空的台肩上，使其阀芯为整阀芯（组件）结构，可以单独组装好后整体装入阀孔或拿出，使装配工艺更为简单，井下维修更加方便。在保持和同类型阀相同的外形尺寸下，通过结构设计增大了阀内各处过液面积，提高了过液能力。阀内回液口与工作口相邻，有效地降低了回液阻力，提高了液压系统的工作效率。
主要特征
采用插装式阀芯结构，从操纵机构处插装入阀芯组件，可不拆胶管直接维修，大大减轻煤矿工人劳动强度，高压腔采用锥面硬密封结构和回液腔采用橡胶平面密封式结构，使用寿命长，采用正反杠杆强开口回液腔的操纵机构，具有其通径大、回液阻力小，可靠性高的优点。片数和接口可根据用户的实际使用要求确定。
适用范围
主要用于普通液压支架各立柱、千斤顶的液压控制。
